گژن پین خودرو | نشانه‌های خرابی + قیمت و خرید قطعه اصل
گژن پین خودرو یا پین پیستون، قطعه‌ای فلزی است که پیستون را به سر کوچک شاتون متصل می‌کند و در انتقال نیروی احتراق نقش دارد. مهم‌ترین نشانه احتمالی خرابی آن، صدای تق‌تق یا ضربه فلزی موتور است که ممکن است در دور آرام شنیده شود؛ البته هر صدای تق‌تقی به معنی خرابی گژن‌پین نیست. لقی نامناسب، فرسودگی بوش سر کوچک شاتون و روغن‌کاری ناکافی از عوامل ایجاد این صدا هستند. رفع صدای گژن پین به تشخیص علت و تعمیر قطعه آسیب‌دیده بستگی دارد و معمولاً با افزودنی روغن برطرف نمی‌شود. در این مقاله از یدک‌شاپ با علائم خرابی، روش تشخیص، زمان و نحوه تعویض و عوامل مؤثر بر قیمت گژن پین و هزینه تعمیر آشنا می‌شوید.
آنچه در ادامه مطلب خواهید خواند

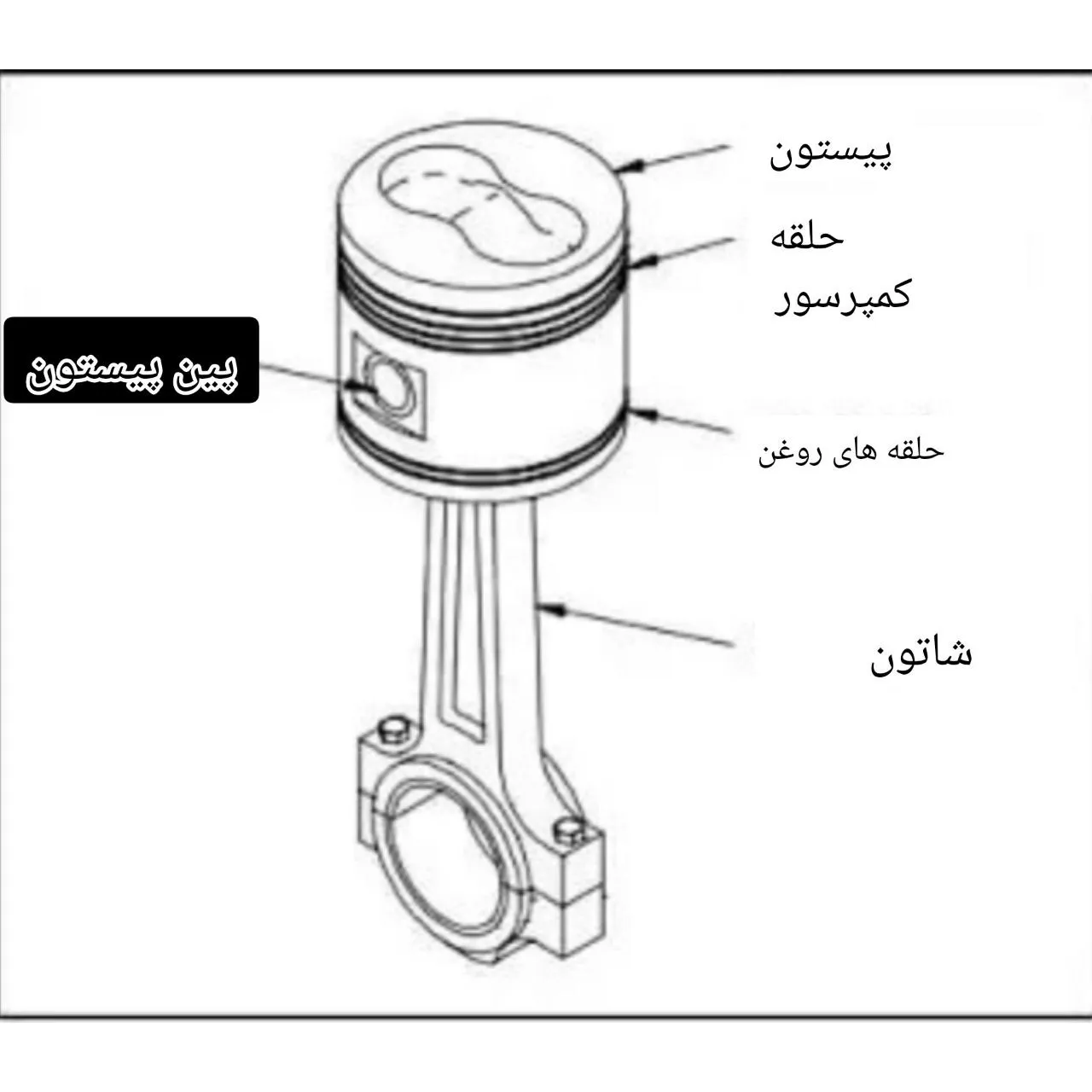

گژن پین چیست؟
گژن پین یا پین پیستون یک قطعه فلزی استوانه‌ای شکل و توخالی است که نقش بسیار مهمی در عملکرد موتورهای احتراقی ایفا می‌کند. این قطعه، سر کوچک شاتون را به پیستون متصل کرده و به واسطه آن، نیروی تولید شده در محفظه احتراق به میل لنگ منتقل می‌شود.
وظایف اصلی گژن پین خودرو
- اتصال دقیق و روان: گژن‌پین در سوراخ‌های تعبیه‌شده در پیستون و سر کوچک شاتون قرار می‌گیرد. در موتورهای دارای بوش شاتون، پین درون این بوش نیز کار می‌کند. لقی و انطباق صحیح سطوح، برای انتقال نیرو و پیشگیری از سایش ضروری است.
- حرکت رفت و برگشتی پیستون: هنگامی که مخلوط سوخت و هوا در سیلندر مشتعل می‌شود، نیروی حاصل به پیستون وارد شده و باعث حرکت خطی آن به سمت پایین می‌شود.
- تبدیل حرکت خطی به دورانی: حرکت خطی پیستون باعث حرکت شاتون و چرخش میل‌لنگ می‌شود. سر بزرگ شاتون به میل‌لنگ متصل است و مجموعه پیستون و شاتون، نیروی احتراق را به میل‌لنگ منتقل می‌کنند.
- نقش بوش: بوش گژن‌پین معمولاً در سر کوچک شاتونِ موتورهای دارای این طراحی قرار دارد و سطح تماس مناسبی برای حرکت نسبی پین فراهم می‌کند. همه موتورها بوش جداگانه ندارند. (یاتاقان ها و علت یاتاقان زدن خودرو)
- روانکاری: وجود فیلم روغن در سطوحی که گژن‌پین نسبت به پیستون یا بوش شاتون حرکت می‌کند، اصطکاک و سایش را کاهش می‌دهد و به دفع حرارت کمک می‌کند.

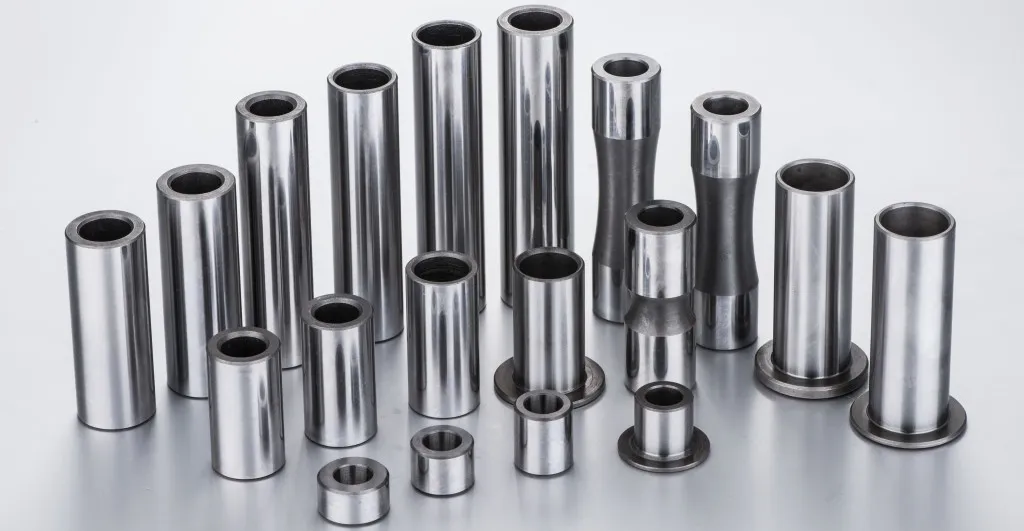

ساختار و جنس گژن پین خودرو
گژن‌پین معمولاً از فولاد مقاوم و سخت‌کاری‌شده ساخته می‌شود و در بسیاری از موتورها ساختاری توخالی دارد. سوراخ مرکزی عمدتاً به کاهش وزن قطعه کمک می‌کند؛ چرخش یا ثابت‌بودن پین به نوع اتصال آن به پیستون و شاتون بستگی دارد، نه وجود این سوراخ.
انواع اتصال گژن پین به شاتون و پیستون
گژن‌پین به روش‌های مختلفی به شاتون و پیستون متصل می‌شود که رایج‌ترین آن‌ها عبارتند از:
- نیمه‌شناور یا پرسی: در یک طراحی رایج، گژن‌پین در سر کوچک شاتون به‌صورت پرسی ثابت می‌شود، اما در محل قرارگیری خود در پیستون امکان حرکت نسبی دارد. روش تثبیت در همه موتورها یکسان نیست.
- تمام‌شناور: گژن‌پین می‌تواند نسبت به پیستون و سر کوچک شاتون حرکت کند و در طراحی‌های دارای خار، خارهای گژن‌پین در دو طرف پیستون مانع خروج محوری آن می‌شوند؛ فشار روغن وظیفه نگه‌داشتن پین در محل را ندارد.
- اتصال ثابت یا طراحی خاص: در برخی ساختارها پین نسبت به یکی از اجزای اتصال ثابت است؛ برای تعیین روش صحیح نصب باید طراحی همان موتور بررسی شود.
انواع حرکت گژن پین
- حرکت نسبی چرخشی یا نوسانی: بسته به نوع اتصال، گژن‌پین ممکن است در سوراخ پیستون و بوش سر کوچک شاتون حرکت نسبی داشته باشد؛ در نوع پرسی، حرکت در محل اتصال ثابت‌شده رخ نمی‌دهد.
- حرکت همراه پیستون: گژن‌پین همراه مجموعه پیستون در سیلندر جابه‌جا می‌شود و نیرو را به شاتون منتقل می‌کند.
مواد مورد استفاده در ساخت گژن پین
در ساخت گژن‌پین از فولادهای آلیاژی متناسب با بار و طراحی موتور استفاده می‌شود. انتخاب جنس، کیفیت سخت‌کاری سطح و دقت ابعادی در دوام آن مؤثرند؛ هنگام خرید، قطعه مطابق مشخصات موتور اهمیت بیشتری از نام کلی آلیاژ دارد.
عوامل موثر بر عمر گژن پین
- کیفیت مواد: کیفیت مواد اولیه به کار رفته در ساخت این قطعه، به طور مستقیم بر عمر مفید آن تأثیر می‌گذارد.
- دقت ساخت: دقت در ساخت و پرداخت سطحی این قطعه، باعث کاهش اصطکاک و افزایش عمر مفید آن می‌شود.
- روانکاری: استفاده از روغن مناسب و روانکاری منظم، از عوامل بسیار مهم در افزایش عمر مفید گژن پین است.
- بارگذاری: میزان بارگذاری وارده بر گژن پین، به طور مستقیم بر عمر مفید آن تأثیر می‌گذارد.
- دما: دمای بالای کارکرد موتور، باعث کاهش عمر مفید گژن پین می‌شود.
اهمیت روغن‌کاری گژن پین خودرو
- کاهش اصطکاک: روغن‌کاری مناسب، سایش بین گژن‌پین و سطوح متحرک پیستون یا بوش شاتون را کاهش می‌دهد.
- کاهش دمای قطعات: روغن‌کاری به انتقال حرارت از سطوح تماس کمک می‌کند.
- افزایش عمر مفید موتور: روغن‌کاری مناسب، به جلوگیری از سایش زودرس قطعات موتور کمک می‌کند.
روش‌های روغن کاری گژن پین خودرو
روش رسیدن روغن به گژن‌پین در همه موتورها یکسان نیست. بسته به طراحی موتور، روغن می‌تواند از مسیرهای تعبیه‌شده در مجموعه شاتون یا از پاشش و گردش روغن درون موتور به سطوح تماس برسد. موارد زیر نمونه‌هایی از این طراحی‌ها هستند:
روغن‌کاری تحت فشار:
- کانال‌های روغن: در بعضی طراحی‌ها، مسیرهای روغن در شاتون یا اجزای مرتبط، روغن را به ناحیه سر کوچک شاتون می‌رسانند.
- پمپ روغن: فشار موردنیاز مسیرهای روغن‌کاری تحت فشار به‌وسیله سامانه روغن موتور تأمین می‌شود.
- نکته: وجود یا نبود این مسیرها به نقشه روغن‌کاری همان موتور بستگی دارد؛ نمی‌توان آن را به همه گژن‌پین‌ها تعمیم داد.
روغن‌کاری پاششی:
- پاشش روغن: در برخی موتورها، روغن پاشیده‌شده در محفظه میل‌لنگ یا روغن هدایت‌شده از مسیرهای داخلی پیستون، به سطح گژن‌پین می‌رسد.
- نکته: مناسب‌بودن این روش به طراحی و سلامت سیستم روغن‌کاری وابسته است؛ مقایسه قطعی آن با روش تحت فشار بدون شناخت موتور درست نیست.
عوامل موثر بر روغن کاری گژن پین
- نوع روغن: استفاده از روغن موتور با کیفیت و مناسب برای موتور، بسیار مهم است.
- فشار و جریان روغن: افت فشار یا اختلال در گردش روغن ممکن است تغذیه روغنی اجزای موتور، از جمله ناحیه گژن‌پین را بسته به طراحی مختل کند.
- طراحی سیستم روغن‌کاری: کانال‌ها، پاشش روغن و میزان لقی سطوح باید با مشخصات همان موتور هماهنگ باشند.
علائم روغن کاری ناکافی گژن پین
- افزایش صدای موتور: کمبود روانکاری در ناحیه گژن‌پین یا بوش شاتون می‌تواند به سایش و صدای تق‌تق فلزی منجر شود؛ البته این صدا علت‌های دیگری هم دارد. (چگونه با توجه به صدای موتور سلامت خودرو را بررسی کنیم؟)
- نشانه‌های سایش هنگام بازدید: خط‌افتادگی، تغییر رنگ ناشی از حرارت یا گیرکردن پین در محل قرارگیری می‌تواند از کمبود روانکاری یا لقی نامناسب حکایت کند.
- افزایش دمای موتور: داغ‌شدن موتور به‌تنهایی نشانه خرابی گژن‌پین نیست و باید علت آن جداگانه بررسی شود. (افزایش دمای موتور خودرو؛علت‌ها، پیامدها و راهکارهای جلوگیری)
- توجه: بالا رفتن مصرف روغن یا افت توان نیز علامت اختصاصی گژن‌پین نیست. در صورت شنیدن صدای جدید یا مشاهده افت فشار روغن، موتور باید به‌وسیله تعمیرکار بررسی شود.
دلایل خرابی گژن پین خودرو
برخی از مهم‌ترین دلایل خرابی آن عبارتند از:
- بارگذاری بیش از حد: کارکرد موتور در دورهای بالا و تحت بار سنگین، باعث اعمال تنش‌های تکراری و خستگی این ماده می‌شود.
- کیفیت پایین مواد: استفاده از مواد با کیفیت پایین یا دارای ناخالصی، مقاومت آن را در برابر خستگی کاهش می‌دهد.
- روغن‌کاری نامناسب: کمبود روغن، استفاده از روغن نامناسب یا مسدود شدن مجاری روغن‌رسانی، باعث افزایش اصطکاک و سایش آن می‌شود.
- ذرات خارجی: ورود ذرات خارجی مانند خاک یا فلز به داخل موتور می‌تواند به عنوان ساینده عمل کرده و باعث خرابی آن شود.
- خرابی بوش شاتون یا محل قرارگیری پین: سایش بوش سر کوچک شاتون یا تغییر شکل سوراخ گژن‌پین در پیستون باعث ایجاد لقی غیرمجاز و آسیب به سطوح تماس می‌شود.
- نفوذ آب به روغن: ورود آب به روغن موتور می‌تواند باعث ایجاد خوردگی در این قطعه شود.
- روغن یا مواد افزودنی نامناسب: استفاده از روغن خارج از مشخصات سازنده یا افزودنی‌های نامطمئن، جایگزین روانکاری صحیح و رفع عیب مکانیکی نیست.
- لقی یا انطباق اشتباه: فاصله نامناسب بین گژن‌پین و محل قرارگیری آن در پیستون یا بوش شاتون می‌تواند موجب ضربه، سایش یا گیرپاژ شود.
- آسیب دیدن در هنگام نصب: ضربه زدن به این قطعه در هنگام نصب یا استفاده از ابزار نامناسب می‌تواند باعث ترک خوردگی یا شکستگی آن شود.
تجربه یکی از کاربران یدک شاپ: یه سوناتا هیبرید ۲۰۱۶ داریم که موعد تعویض روغنش خیلی گذشته بود. چون برچسب یادآوری سرویس نداشتم، کلاً از یادم رفته بود روغنش رو عوض کنم. یه روز موتور شروع کرد به تق‌تق کردن؛ صدا یه مدت می‌اومد و بعد قطع می‌شد. فکر می‌کردم شاید چیزی زیر ماشین گیر کرده باشه.
روز بعد دوباره با ماشین رفتیم بیرون. توی مسیر برگشت صداها شدیدتر شد، ماشین دیگه مثل قبل کار نمی‌کرد و چراغ چک روشن شد. بعدش چراغ قرمز روغن هم برای لحظه‌ای روشن شد. همون‌جا کنار زدم و وقتی سطح روغن رو بررسی کردم، دیدم گیج روغن کاملاً خشکه.
الان فهمیدم چقدر اشتباه کردم که سرویس روغن رو عقب انداختم و همون اول به صدای موتور رسیدگی نکردم.
علائم خرابی گژن پین خودرو
- صدای خرابی گژن پین: لقی بیش از حد گژن‌پین، بوش شاتون یا سوراخ پیستون ممکن است صدای تق‌تق یا ضربه فلزی نسبتاً تیز و گاهی دوضرب ایجاد کند؛ این صدا در بعضی موتورها در دور آرام یا هنگام تغییر بار موتور بیشتر به گوش می‌رسد.
- لرزش یا تغییر عملکرد موتور: در خرابی شدید ممکن است همراه با سایر مشکلات مکانیکی دیده شود، اما به‌تنهایی نشانه قابل‌اعتماد خرابی گژن‌پین نیست.
- دود آبی، افزایش مصرف سوخت و داغ‌شدن موتور: این موارد نشانه‌های مستقیم و اختصاصی خرابی گژن‌پین نیستند و معمولاً باید مشکلات دیگری مانند رینگ و سیلندر، روانکاری یا سیستم خنک‌کاری بررسی شوند.
علت صدای گژن پین و تفاوت آن با صداهای دیگر چیست؟ صدای ناشی از لقی گژن‌پین ممکن است شبیه صدای تایپیت، لقی پیستون (پیستون‌کوبی) یا یاتاقان شاتون باشد. صدای پیستون‌کوبی اغلب در موتور سرد بیشتر است و صدای یاتاقان می‌تواند بم‌تر و وابسته به بار موتور باشد؛ بااین‌حال، تشخیص صدای گژن پین فقط با گوش‌دادن قطعی نیست. در جستجوهایی مثل صدای گژن پین پراید، صدای گژن پین پیکان، علائم خرابی گژن پین پژو 405، صدای گژن پین TU5 و EF7 نیز همین محدودیت وجود دارد و نمی‌توان صرفاً از مدل خودرو علت صدا را مشخص کرد.
تشخیص و رفع صدای گژن پین: تعمیرکار ابتدا منشأ صدا و وضعیت روغن‌کاری را بررسی می‌کند. در صورت نیاز به بازکردن موتور، قطر و وضعیت سطح گژن‌پین، لقی آن در محل قرارگیری داخل پیستون، بوش سر کوچک شاتون و خارهای نگهدارنده با ابزار اندازه‌گیری و مشخصات تعمیراتی همان موتور کنترل می‌شوند. اگر لقی یا سایش از حد مجاز بیشتر باشد، رفع صدا مستلزم تعمیر یا تعویض قطعه معیوب است؛ غلیظ‌کردن روغن یا افزودنی‌ها راه‌حل قطعی نیست.
ادامه رانندگی با گژن‌پین خراب: اگر عیب شدید باشد، ادامه کار موتور ممکن است به پیستون، بوش یا شاتون و سطح سیلندر آسیب برساند. در موتورهای دارای خار گژن‌پین، شل‌شدن یا بیرون‌آمدن خار نیز می‌تواند خسارت جدی ایجاد کند. در صورت صدای ضربه‌ای جدید و مداوم، پیش از ادامه استفاده، عیب باید بررسی شود.
پیشگیری از خرابی گژن پین خودرو
- استفاده از روغن مناسب: از روغن موتور با کیفیت و مناسب برای موتور خود استفاده کنید.
- تعویض به موقع روغن: روغن موتور را در فواصل زمانی مشخص تعویض کنید.
- کنترل سطح روغن: به طور مرتب سطح روغن موتور را چک کنید.
- اجرای سرویس‌های دورهای: سرویس‌های دورهای موتور را به طور منظم انجام دهید.
- اجتناب از بارگذاری بیش از حد موتور: از کارکرد طولانی‌مدت موتور در دورهای بالا و تحت بار سنگین خودداری کنید.
زمان تعویض گژن‌پین: برای این قطعه معمولاً دوره تعویض ثابت وجود ندارد؛ تعویض در صورت لقی خارج از حد مجاز، سایش شدید، ترک، تغییر شکل یا گیرپاژ ضرورت پیدا می‌کند. هم‌زمان باید وضعیت پیستون و بوش شاتون نیز بررسی شود.
نحوه تعویض گژن پین و هزینه تعویض آن
نحوه تعویض گژن پین به طراحی موتور و نوع اتصال آن بستگی دارد و معمولاً با بازکردن مجموعه پیستون و شاتون و بررسی ابعاد قطعات همراه است؛ بنابراین کار سرویس ساده‌ای از بیرون موتور نیست. هنگام مونتاژ، سطوح تماس گژن‌پین باید با روغن موتور تمیز روانکاری شوند. در موتورهای دارای خار، خار نو و سالم مطابق دستورالعمل سازنده استفاده می‌شود و نصب پین با ضربه مستقیم چکش صحیح نیست.
هزینه تعویض گژن پین با قیمت خود قطعه تفاوت دارد؛ میزان بازکردن موتور، اجرت تعمیرکار، نیاز به تعویض بوش شاتون یا پیستون و تعمیرات احتمالی سیلندر در مبلغ نهایی مؤثر است. برای اعلام عدد دقیق، ابتدا باید علت صدا و دامنه آسیب مشخص شود؛ بدون این بررسی، قیمت‌دادن برای اجرت تعویض قابل‌اعتماد نیست.
سوالات متداول
- آیا می‌توان خرابی گژن پین را بدون باز کردن موتور تشخیص داد؟
از روی صدای موتور، شرایط ایجاد صدا و بررسی سایر قطعات می‌توان به خرابی گژن‌پین مشکوک شد؛ اما برای تأیید لقی یا سایش آن معمولاً بررسی دقیق مجموعه پیستون و شاتون ضروری است. شنیدن صدای تق‌تق به‌تنهایی برای تشخیص قطعی کافی نیست. - آیا رفع صدای گژن پین بدون تعویض قطعه امکان‌پذیر است؟
اگر صدا واقعاً ناشی از لقی یا سایش گژن‌پین باشد، معمولاً باید قطعه معیوب یا محل اتصال آن تعمیر یا تعویض شود. تعویض روغن یا استفاده از افزودنی، لقی مکانیکی را برطرف نمی‌کند. ابتدا باید مشخص شود صدا از گژن‌پین است یا قطعات دیگری مانند یاتاقان و پیستون. - علائم خرابی گژن پین پژو 405 چیست؟
در پژو ۴۰۵، از جمله مدل‌های مجهز به موتور XU7، صدای ضربه یا تق‌تق فلزی می‌تواند یکی از نشانه‌های احتمالی لقی گژن‌پین یا بوش شاتون باشد. بااین‌حال، صداهای مشابه ممکن است از پیستون، یاتاقان یا مجموعه سوپاپ‌ها ایجاد شوند و تشخیص نهایی نیازمند بررسی تعمیرکار است. - صدای گژن پین پراید و پیکان چه تفاوتی دارد؟
در هر دو خودرو، لقی گژن‌پین ممکن است با صدای تق‌تق فلزی همراه باشد؛ اما شدت، فرکانس و شرایط شنیده‌شدن صدا به طراحی موتور، میزان سایش و شرایط کارکرد بستگی دارد. صرفاً با شنیدن صدا نمی‌توان خرابی گژن‌پین پراید یا پیکان را قطعی دانست. - هزینه تعویض گژن پین چقدر است و آیا موتور باید باز شود؟
در بیشتر تعمیرات مربوط به گژن‌پین، دسترسی به مجموعه پیستون و شاتون مستلزم بازکردن بخش‌هایی از موتور است. هزینه نهایی به مدل خودرو، میزان بازکردن موتور، اجرت تعمیرکار و وضعیت پیستون، بوش شاتون و سیلندر بستگی دارد. به همین دلیل بدون بررسی موتور نمی‌توان هزینه دقیق اعلام کرد. - بوش گژن پین چه زمانی باید تعویض شود؟
در موتورهایی که بوش سر کوچک شاتون دارند، اگر بوش دچار سایش بیش از حد، تغییر شکل، خط‌افتادگی شدید یا لقی خارج از محدوده مجاز شود، تعمیر یا تعویض آن ضروری است. پس از تعمیر نیز اندازه داخلی بوش و انطباق آن با گژن‌پین باید مطابق مشخصات فنی موتور کنترل شود.
