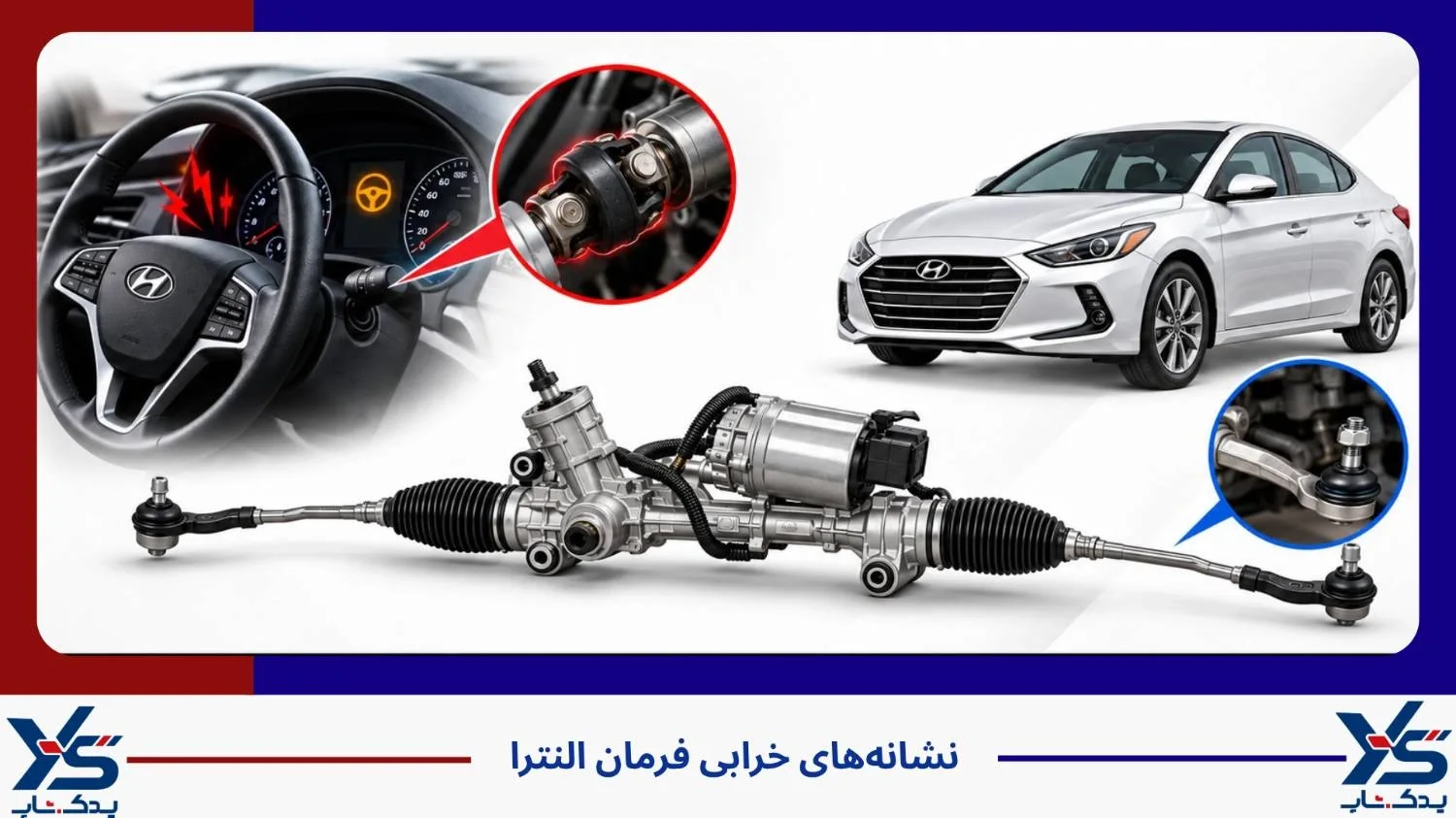

نشانه‌های خرابی فرمان النترا | کوپلینگ یا جعبه فرمان؟

صدای تق‌تق فرمان النترا، لقی فرمان، احساس ضربه هنگام چرخاندن، سفت شدن ناگهانی فرمان و روشن شدن چراغ EPS از نشانه‌های خرابی سیستم فرمان هیوندای النترا هستند. البته این علائم همیشه به معنی خرابی جعبه فرمان نیستند. در برخی مدل‌های النترا MD، فرسودگی کوپلینگ لاستیکی فرمان برقی و در بعضی مدل‌های النترا نیو AD، خرابی بلبرینگ مجموعه فرمان برقی می‌تواند باعث ایجاد صدا شود.
برای تشخیص اولیه، باید به زمان و محل ایجاد صدا توجه کنید. اگر هنگام چرخاندن فرمان در حالت درجا، صدای تقه از زیر داشبورد شنیده می‌شود، کوپلینگ و مجموعه فرمان برقی باید بررسی شوند. اما اگر صدا از جلوی خودرو می‌آید و هنگام عبور از دست‌انداز بیشتر می‌شود، احتمال خرابی جعبه فرمان یا قطعات جلوبندی وجود دارد.
روش رفع مشکل به قطعه معیوب بستگی دارد و ممکن است با تعویض کوپلینگ، تعمیر جعبه فرمان النترا یا تعویض قطعات جلوبندی برطرف شود. در این مقاله از یدک‌ شاپ، علائم خرابی فرمان النترا، تفاوت صدای کوپلینگ و جعبه فرمان، مشکلات مدل‌های موجود در ایران، روش‌های عیب‌یابی و هزینه تعمیر را بررسی می‌کنیم.

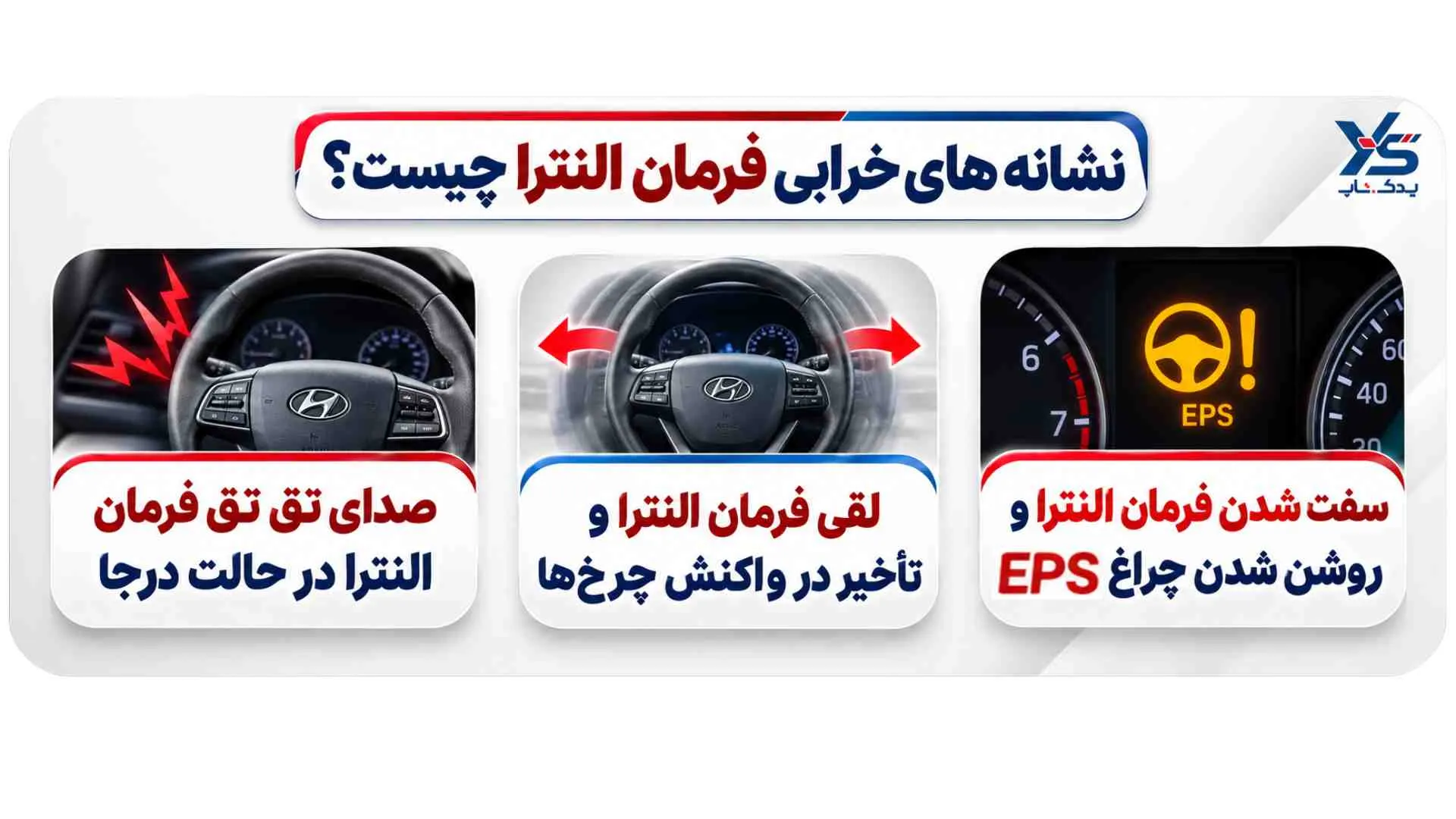

نشانه های خرابی فرمان النترا چیست؟

1. صدای تق تق فرمان النترا در حالت درجا
   یکی از ایرادهایی که رانندگان النترا MD گزارش می‌کنند، شنیدن صدای تقه هنگام چرخاندن فرمان به چپ و راست در حالت توقف است. اگر صدا از زیر داشبورد می‌آید و با تغییر جهت چرخاندن فرمان تکرار می‌شود، کوپلینگ لاستیکی فرمان برقی باید بررسی شود. این قطعه میان موتور فرمان برقی و مجموعه انتقال نیرو قرار دارد و وظیفه آن کاهش ضربه و لرزش میان قطعات است.با فرسوده شدن کوپلینگ، بین قطعات درگیر لقی ایجاد می‌شود و هنگام تغییر جهت فرمان، صدای تق‌تق یا تقه شنیده می‌شود. این مشکل برای النترا HD مدل‌های ۲۰۰۷ تا ۲۰۱۰ و برخی النتراهای MD و UD مدل‌های ۲۰۱۱ تا ۲۰۱۵ گزارش شده است؛ البته به این معنی نیست که تمام خودروهای این سال‌ها دچار این خرابی هستند.در خودرویی که خرابی کوپلینگ آن تأیید شده، تعویض قطعه لاستیکی مشکل را برطرف می‌کند و نیازی به تعویض کامل جعبه فرمان نیست.

   خرابی بلبرینگ فرمان النترا نیو AD

   در برخی مدل‌های النترا نیو AD تولید سال‌های ۲۰۱۷ تا ۲۰۲۰، خرابی بلبرینگ شفت حلزونی فرمان برقی می‌تواند باعث ایجاد صدای خرخر یا ساییدگی هنگام چرخاندن فرمان شود.

   هیوندای در بولتن فنی 21-ST-003H، روش تشخیص و تعویض این بلبرینگ را توضیح داده است. در خودروهای مشمول این بولتن، در صورت تأیید خرابی، می‌توان بلبرینگ معیوب را به‌صورت جداگانه تعویض کرد و نیازی به تعویض کامل مجموعه فرمان نیست.

   منبع رسمی هیوندای | دفترچه 21-ST-003H مشاهده سند رسمی هیوندای (PDF) ←


2. لقی فرمان النترا و تأخیر در واکنش چرخ‌ها
   اگر فرمان را کمی به چپ یا راست حرکت می‌دهید اما چرخ‌های جلو بلافاصله واکنش نشان نمی‌دهند، باید لقی اتصالات فرمان بررسی شود. این علامت با صدای ساده کوپلینگ تفاوت دارد؛ زیرا حرکت فرمان باید به‌درستی و بدون خلاصی غیرعادی به چرخ‌ها منتقل شود. برای پیدا کردن ایراد، تعمیرکار باید سیبک فرمان، قرقری فرمان، اتصالات ستون فرمان و لقی داخلی جعبه فرمان را کنترل کند.اگر لقی از داخل جعبه فرمان باشد، بررسی دنده‌شانه‌ای، بوش‌های راهنما و اجزای نگهدارنده ضروری است. خرابی این قطعات می‌تواند دقت هدایت خودرو را کاهش دهد. برای شناخت ساختمان این مجموعه، مقاله بررسی جامع جعبه فرمان خودرو را مطالعه کنید.

3. صدای تق تق فرمان النترا در دست انداز

   گاهی راننده تصور می‌کند جعبه فرمان خراب شده، درحالی‌که صدا از قطعات جلوبندی تولید می‌شود. اگر هنگام عبور از چاله یا دست‌انداز، صدای ضربه از جلوی خودرو شنیده می‌شود، باید میل موج‌گیر، بوش طبق، سیبک فرمان و اتصالات سیستم تعلیق بررسی شوند.

   برای تشخیص محل صدا، تعمیرکار اتصالات چرخ جلو را از نظر لقی کنترل می‌کند. اگر قطعه‌ای مانند سیبک فرمان دچار فرسودگی شده باشد، تعویض همان قطعه راه‌حل درست است. در صورتی که تمام قطعات جلوبندی سالم باشند، نوبت به بررسی اتصالات و بوش‌های جعبه فرمان می‌رسد. در مقاله چرا خودرو هنگام حرکت تقه می‌زند و چه باید کرد؟ دلایل دیگر ایجاد صدای ضربه هنگام رانندگی توضیح داده شده است.

4. سفت شدن فرمان النترا و روشن شدن چراغ EPS

   اگر فرمان النترا هنگام رانندگی ناگهان سنگین می‌شود یا چراغ هشدار EPS روشن می‌ماند، سیستم کمک‌فرمان برقی باید با دستگاه دیاگ بررسی شود. اختلال در عملکرد EPS می‌تواند باعث قطع کمک‌فرمان شود. در این شرایط، ارتباط مکانیکی فرمان همچنان وجود دارد اما چرخاندن آن به نیروی بیشتری نیاز دارد.تعمیرکار باید کدهای خطای ثبت‌شده، ولتاژ باتری، مدار تغذیه، سوکت‌ها و عملکرد سیستم فرمان برقی را بررسی کند.

   نکته مهم: شنیدن صدای تقه کوتاه از رله فرمان هنگام روشن یا خاموش کردن خودرو، معمولاً طبیعی است و به‌تنهایی نشانه خرابی نیست. هیوندای این صدا را از عملکردهای عادی سیستم فرمان برقی می‌داند.



   تجربه یکی از مالکان النترا از خرابی EPS

   یکی از مالکان النترا می‌گه چراغ EPS گاهی روشن می‌شد و فرمان سفت می‌کرد، اما با خاموش و روشن کردن ماشین، مشکل موقتاً برطرف می‌شد. به‌خاطر هزینه بالای تعمیر، رسیدگی به مشکل رو عقب انداخت. بعد از دو سال، کمک‌فرمان وسط بزرگراه از کار افتاد.

   نکته مهم: اگه چراغ EPS روشن شد یا فرمان ناگهان سفت کرد، منتظر تکرار مشکل نمونید. بی‌توجهی به این هشدار می‌تونه ایمنی رانندگی رو به خطر بندازه و شما رو با تعمیرات پرهزینه روبه‌رو کنه.

5. برنگشتن فرمان النترا به حالت مستقیم

   اگر پس از خروج از پیچ، فرمان به‌درستی به حالت مستقیم برنمی‌گردد یا هنگام چرخاندن احساس گیرکردن دارد، ابتدا باید حرکت آزاد اتصالات مکانیکی بررسی شود.

   گیرکردن سیبک‌ها، مقاومت غیرعادی قطعات متحرک فرمان و تنظیم نبودن زوایای چرخ می‌توانند باعث برگشت نامناسب فرمان شوند. این علامت را نباید با خرابی کوپلینگ لاستیکی یکی دانست.

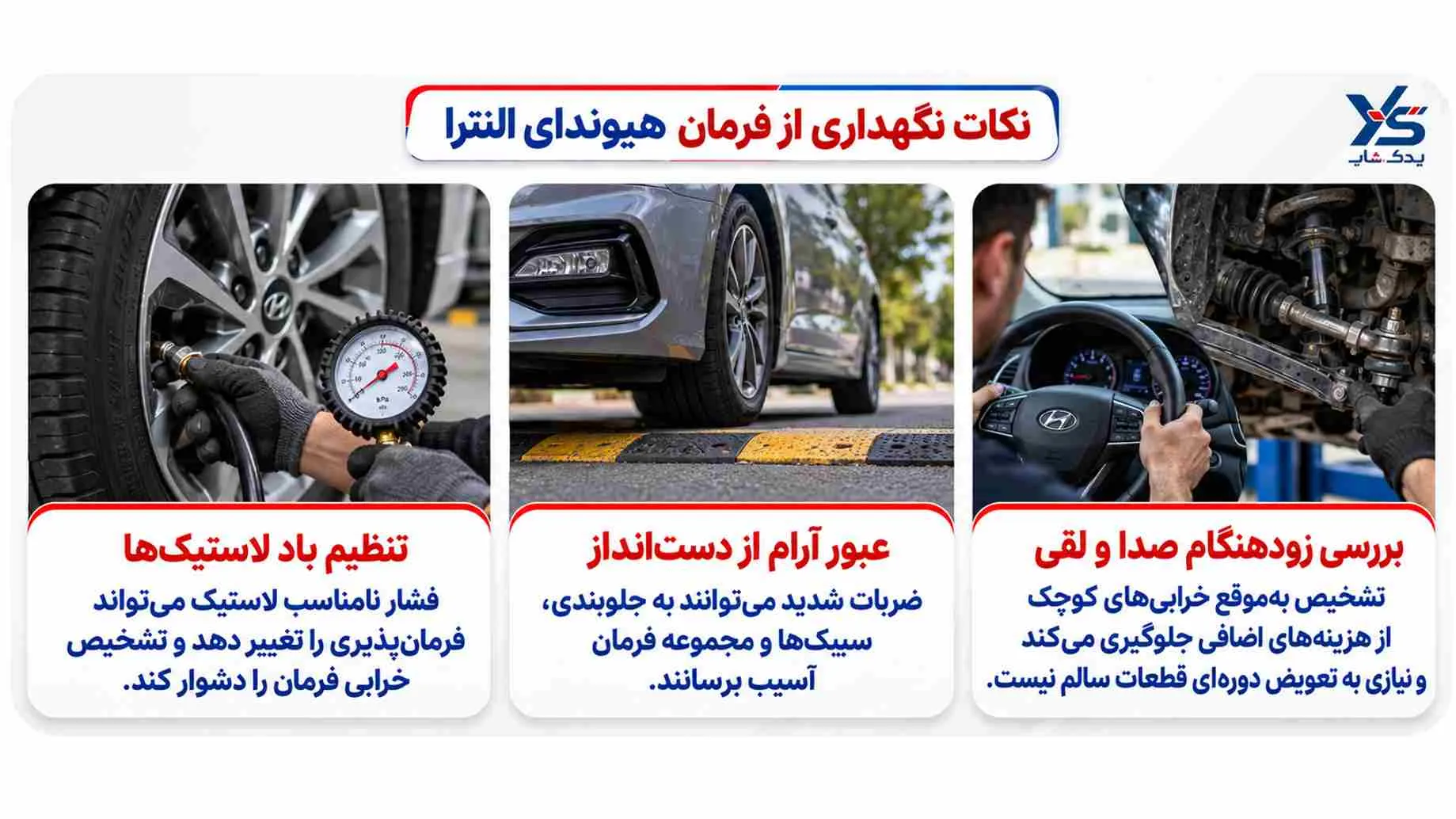

نکات نگهداری از فرمان هیوندای النترا

باد لاستیک‌ها را تنظیم کنید: فشار نامناسب لاستیک می‌تواند فرمان‌پذیری را تغییر دهد و تشخیص خرابی فرمان را دشوار کند.

با سرعت از دست‌انداز عبور نکنید: ضربات شدید می‌توانند به قطعات جلوبندی، سیبک‌ها و مجموعه فرمان آسیب برسانند.

صدا و لقی فرمان را زود بررسی کنید: تشخیص به‌موقع خرابی‌های کوچک می‌تواند از هزینه‌های اضافی جلوگیری کند. نیازی به تعویض دوره‌ای قطعات سالم فرمان نیست.

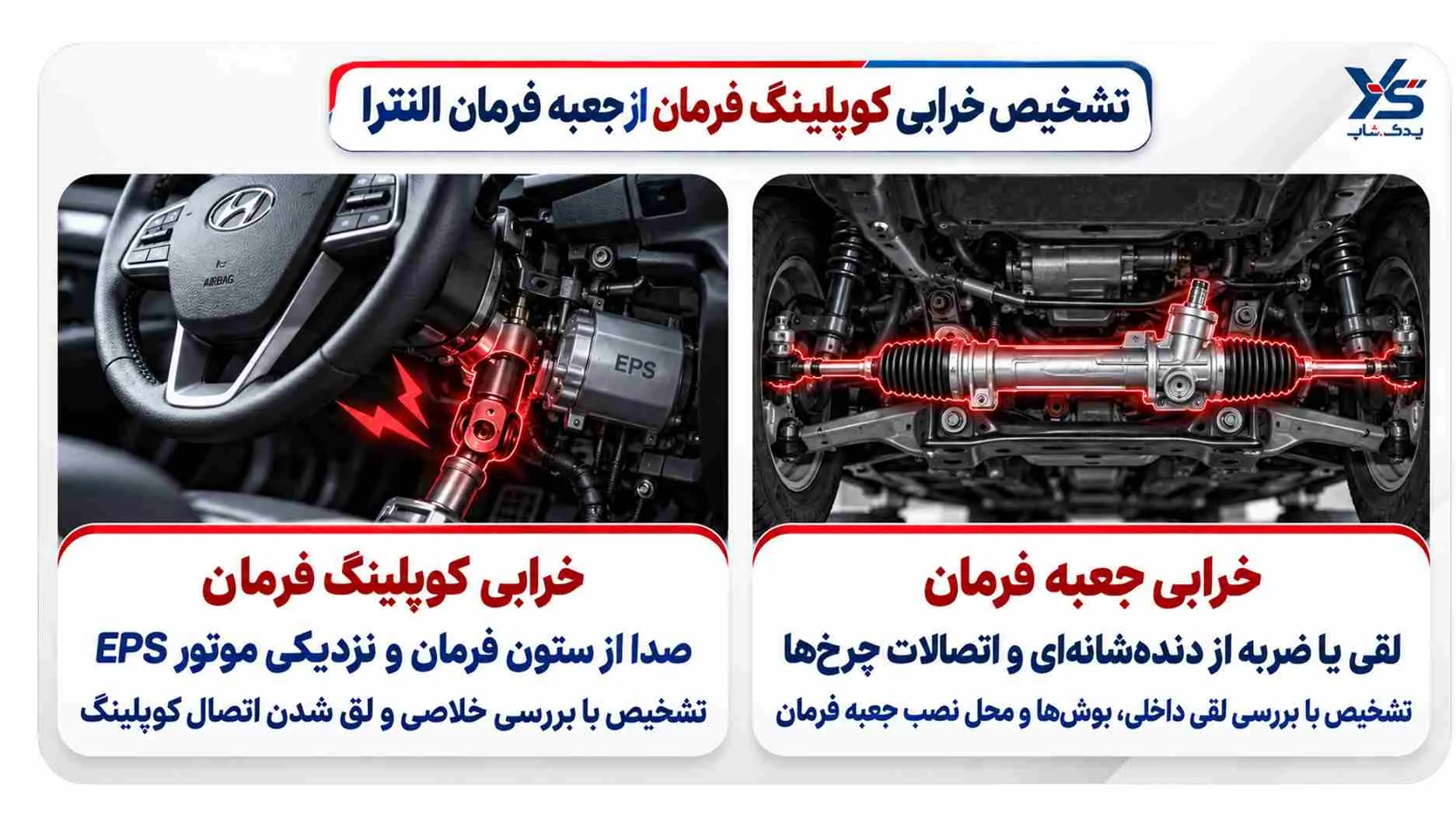

چگونه خرابی کوپلینگ فرمان النترا را از جعبه فرمان تشخیص دهیم؟

مهم‌ترین تفاوت این دو خرابی، محل ایجاد صدا و وضعیت انتقال حرکت فرمان به چرخ‌هاست.

خرابی کوپلینگ فرمان: صدا از مجموعه ستون فرمان و نزدیکی موتور EPS تولید می‌شود. برای تأیید ایراد، تعمیرکار باید خلاصی اتصال کوپلینگ را بررسی کند.

خرابی جعبه فرمان: لقی یا ضربه از مجموعه دنده‌شانه‌ای و اتصالات متصل به چرخ‌ها ایجاد می‌شود. بررسی لقی داخلی، بوش‌ها و محل نصب جعبه فرمان، راه تشخیص آن است.

برای مثال، وقتی راننده می‌گوید  فرمان درجا تق می‌زند ، نباید فقط براساس صدا برای او جعبه فرمان سفارش داد. ابتدا باید محل تقه مشخص شود. اگر خرابی کوپلینگ تأیید شود، تعویض جعبه فرمان هزینه‌ای غیرضروری ایجاد می‌کند.

جدول مشکلات فرمان انواع مدل‌های النترا

سیستم فرمان و قطعات مورد استفاده در نسل‌های النترا یکسان نیستند. جدول زیر مدل‌های موجود در بازار ایران و قسمت‌هایی را که هنگام عیب‌یابی باید بررسی شوند، نشان می‌دهد.

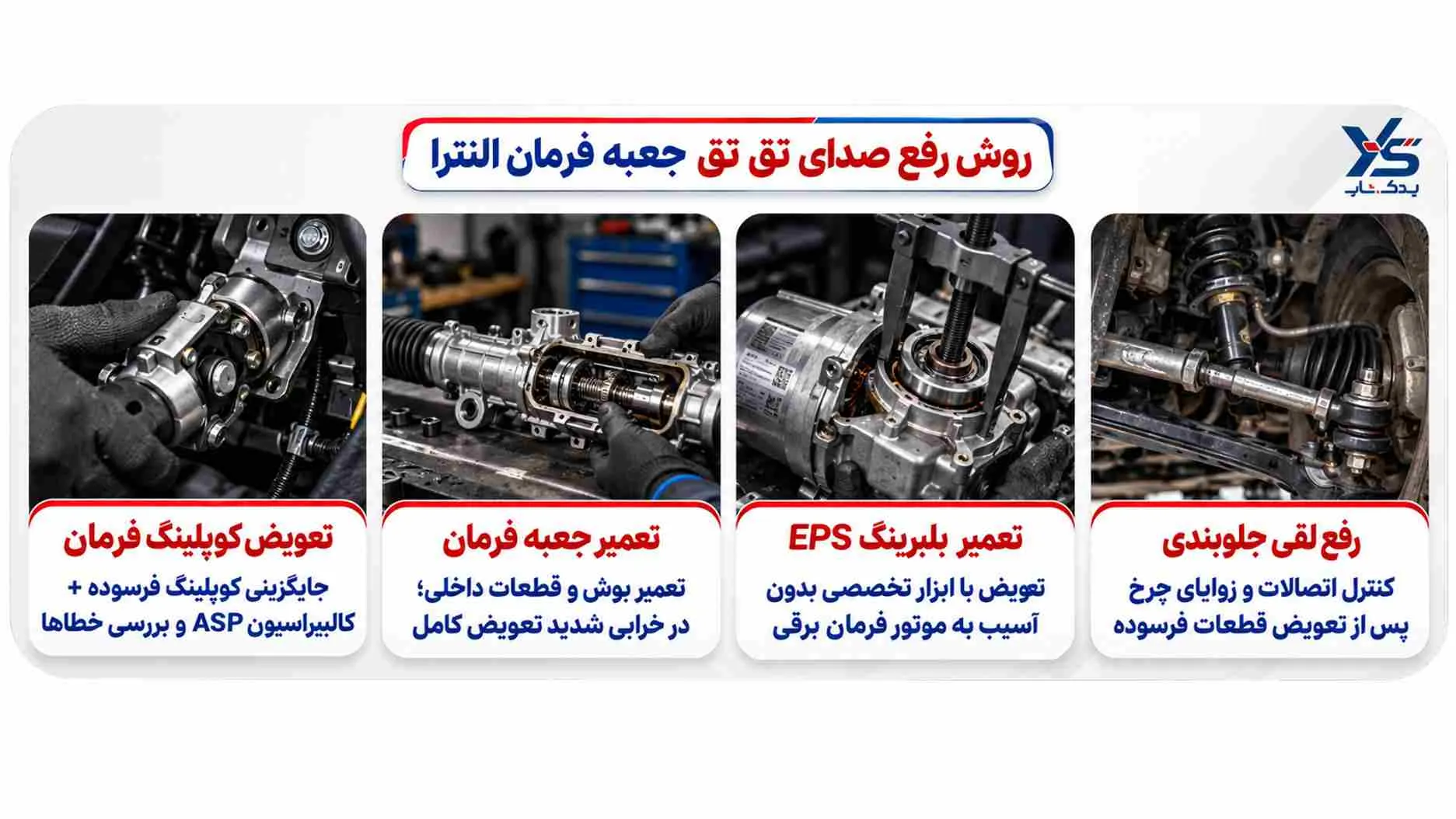

روش رفع صدای تق تق جعبه فرمان النترا

تعمیر یا تعویض کوپلینگ: کوپلینگ فرسوده با نمونه اصلاح‌شده و مناسب خودرو جایگزین می‌شود. پس از تعمیر باید کالیبراسیون موقعیت فرمان (ASP)، بررسی خطاها و کنترل عملکرد فرمان انجام شود.

تعمیر جعبه فرمان: اگر ایراد از بوش یا قطعات داخلی قابل تعویض باشد، تعمیر مجموعه انجام می‌شود. در صورت آسیب جدی به دنده‌شانه‌ای یا پوسته و نبود امکان تعمیر ایمن، تعویض کامل جعبه فرمان ضروری است. در صورت نیاز جعبه فرمان النترا در یدک شاپ موجود است.

تعمیر بلبرینگ فرمان برقی: بلبرینگ معیوب با ابزار و دستورالعمل مخصوص همان مجموعه تعویض می‌شود. استفاده از روش اشتباه هنگام باز کردن موتور EPS می‌تواند به قطعات داخلی آن آسیب بزند.

رفع لقی جلوبندی: پس از تعویض قطعات فرسوده، اتصالات مرتبط و زوایای چرخ‌ها کنترل می‌شوند تا صدای ضربه و خلاصی ناشی از همان قطعه برطرف شود. باز و بسته کردن مجموعه فرمان برقی و قطعات نزدیک ایربگ باید توسط تعمیرکار متخصص انجام شود.

راهنمای عیب‌یابی فرمان النترا و جلوگیری از هزینه‌های اضافی تعمیر

صدای تق‌تق زیر داشبورد:
ابتدا کوپلینگ فرمان بررسی شود؛ در برخی النتراهای MD تعویض همین قطعه مشکل را برطرف می‌کند و نیازی به تعویض مجموعه فرمان نیست.

صدای فرمان النترا نیو AD:
قبل از تعویض ستون فرمان، بلبرینگ مجموعه فرمان النترا برقی بررسی شود.

صدای ضربه روی دست‌انداز:
ابتدا سیبک فرمان النترا ، میل موج‌ گیر النترا و بوش‌های جلوبندی بررسی شوند؛ بدون تشخیص قطعی، هزینه تعویض جعبه فرمان نکنید.

لقی فرمان:
قبل از تعمیر جعبه فرمان، اتصالات ستون فرمان و سیبک‌ها بررسی شوند تا قطعه سالم تعویض نشود. سفت شدن فرمان یا روشن شدن EPS: ابتدا خطاهای سیستم فرمان برقی با دستگاه عیب‌یاب بررسی شوند. اگر فرمان‌پذیری مختل شده، رانندگی را ادامه ندهید.

تعویض جعبه فرمان:
فقط زمانی سراغ مجموعه کامل بروید که آسیب آن تأیید شده و تعمیر اصولی امکان‌پذیر یا مقرون‌به‌صرفه نباشد.

قبل از پرداخت هزینه:
قیمت قطعه، اجرت تعمیر و ضمانت خدمات را جداگانه استعلام کنید. قطعه جایگزین نیز باید با شماره شاسی خودرو تطبیق داشته باشد. برای بررسی قطعات می‌توانید به بخش لوازم یدکی النترا در یدک‌ شاپ مراجعه کنید.

اهمیت روغن هیدرولیک فرمان النترا

در النتراهای قدیمی دارای فرمان هیدرولیک، روغن وظیفه انتقال فشار و روانکاری قطعات فرمان را دارد. کاهش سطح روغن، نشتی یا آلودگی آن می‌تواند باعث صدای پمپ، سفت شدن فرمان و افزایش هزینه تعمیر شود. اما النترا MD و AD فرمان برقی دارند و نیازی به روغن هیدرولیک فرمان ندارند.

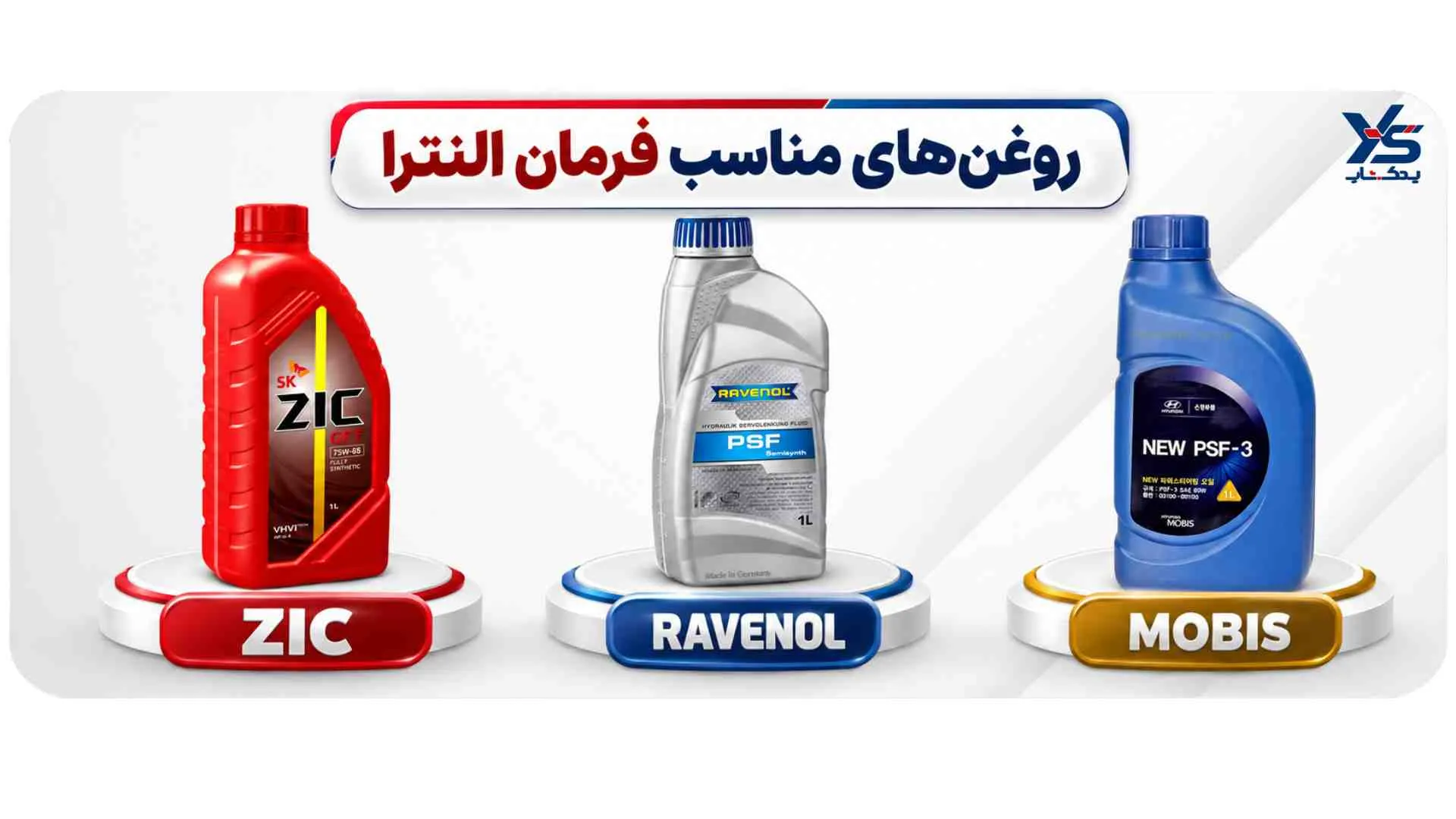

جدول روغن‌های مناسب و برنامه نگهداری فرمان النترا

نکته: بازه‌های ۴۰ و ۶۰ هزار کیلومتر پیشنهادی هستند و زمان تعویض قطعی محسوب نمی‌شوند. در صورت سالم بودن روغن، تعویض صرفاً براساس کیلومتر ضروری نیست. پیش از خرید، نوع روغن را با دفترچه خودرو تطبیق دهید و از ترکیب روغن‌های ناسازگار خودداری کنید.

سوالات متداول

1. چرا بعد از تعویض کوپلینگ فرمان النترا هنوز صدا وجود دارد؟اگر کوپلینگ به‌درستی تعویض شده اما صدا باقی مانده است، باید قطعات دیگر مجموعه فرمان بررسی شوند. تعویض کوپلینگ صدای ناشی از خرابی همان قطعه را برطرف می‌کند و مشکل جعبه فرمان یا بلبرینگ را رفع نمی‌کند.
2. چرا بعد از تعمیر فرمان النترا چراغ EPS روشن شده است؟روشن ماندن چراغ EPS یعنی سیستم هشدار یا خطای مرتبط با فرمان برقی را ثبت کرده است. تعمیرکار باید کد خطا، اتصالات مجموعه و وضعیت کالیبراسیون را کنترل کند. پاک کردن خطا بدون رفع علت، تعمیر کامل نیست.
3. آیا صدای تق تق فرمان در حالت درجا النترا با موتور خاموش هم شنیده می‌شود؟بله، صدای ناشی از لقی بعضی اتصالات مکانیکی با موتور خاموش نیز شنیده می‌شود. این آزمایش فقط به مشخص شدن ماهیت مکانیکی صدا کمک می‌کند و خرابی یک قطعه مشخص را به‌تنهایی تأیید نمی‌کند.
4. صدای تق‌تق فرمان النترا در حالت درجا خطرناک است؟اگر صدا ناشی از خرابی کوپلینگ لاستیکی باشد، معمولاً به‌تنهایی باعث از دست رفتن کنترل فرمان نمی‌شود. اما اگر با لقی شدید، گیرکردن یا سفت شدن ناگهانی فرمان همراه باشد، رانندگی خطرناک است و باید خودرو متوقف و بررسی شود.
