سیبک فرمان خودرو ( به انگلیسی Outer Tie Rod End ) یکی از قطعات مهم سیستم فرمان است که نیروی جعبه فرمان را به چرخ های جلو منتقل می کند و به تغییر جهت آن ها کمک می کند. این قطعه با داشتن مفصل کروی، امکان حرکت زاویه ای چرخ ها را هنگام فرمان دادن و عبور از ناهمواری ها فراهم می‌کند. سیبک فرمان از نظر طراحی، سمت نصب و نوع روانکاری انواع مختلفی دارد؛ در بعضی خودروها سیبک چپ و راست یکسان است، اما در برخی مدل ها تفاوت دارند. خرابی این قطعه می تواند باعث لقی فرمان، صدای تق تق، کاهش دقت فرمان پذیری و سایش غیرعادی لاستیک ها شود. این قطعه در بازار لوازم یدکی با نام چپقی فرمان نیز شناخته می شود.
در این صفحه از یدک شاپ با وظیفه سیبک فرمون، اجزای تشکیل دهنده، علائم خرابی، روش عیب یابی و تفاوت آن با سیبک طبق آشنا می شوید. همچنین نکاتی درباره انتخاب سیبک مناسب و جلوگیری از خرید اشتباه قطعات جلوبندی بررسی می کنیم.
سیبک فرمان خودرو چیست؟
سیبک فرمان قطعه ای فلزی با یک مفصل کروی است که در انتهای مجموعه میله فرمان قرار می گیرد و به سگدست چرخ متصل می شود. وظیفه سیبک فرمان انتقال حرکت جعبه فرمان به چرخ هاست تا راننده بتواند جهت خودرو را تغییر دهد. این قطعه معمولاً در دو سمت محور جلو نصب می شود و با قرقری فرمان ارتباط دارد. برخلاف سیبک طبق، وظیفه اصلی آن تحمل وزن خودرو نیست؛ بلکه حرکت دقیق مجموعه فرمان را به چرخ ها منتقل می‌کند.

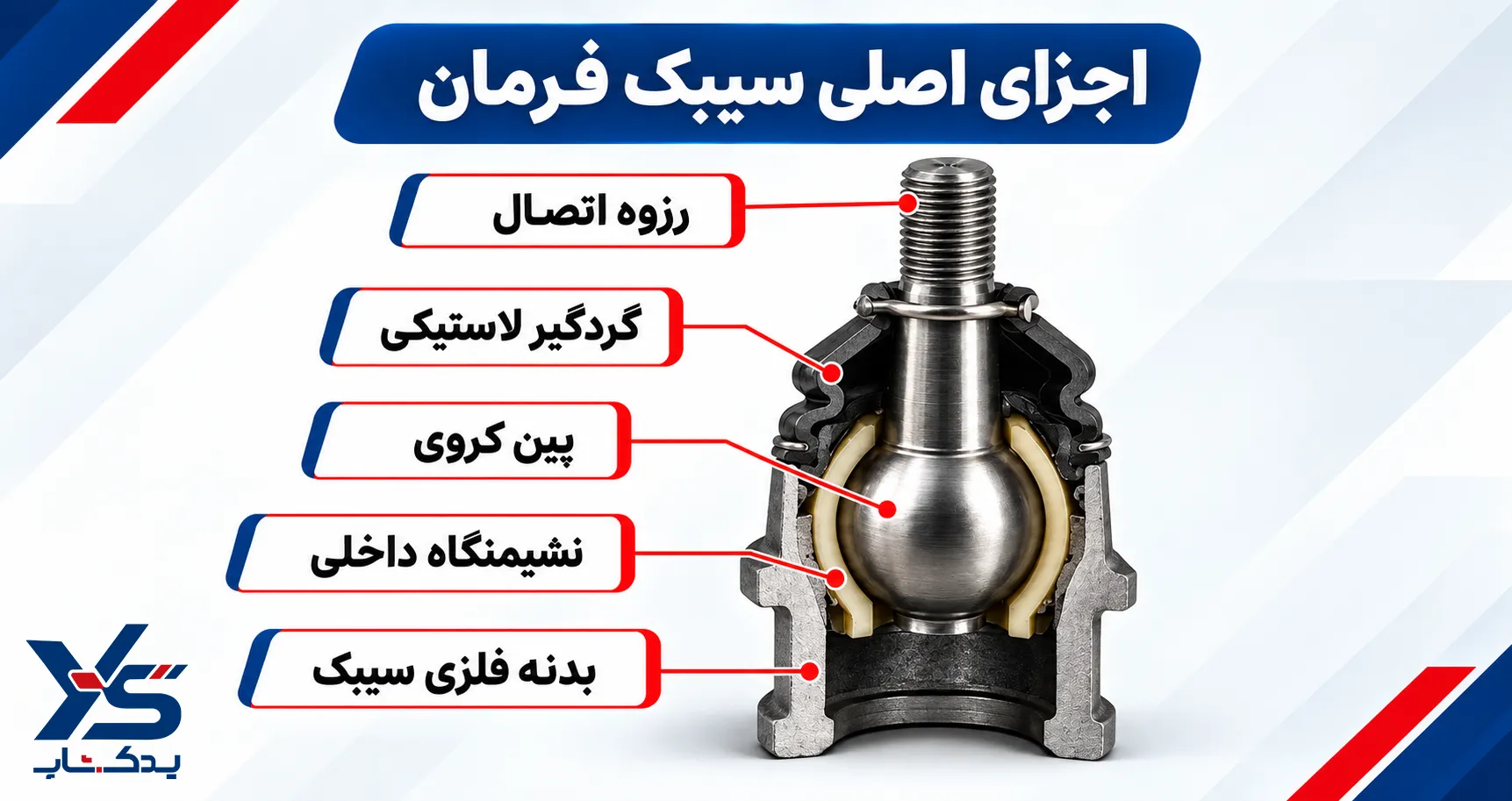

اجزای سیبک فرمان خودرو
سیبک فرمان با وجود اندازه نسبتاً کوچک، از چند بخش تشکیل شده است:
- بدنه فلزی: محفظه ای مقاوم که اجزای داخلی مفصل را نگه می دارد.
- پین کروی: امکان حرکت چرخشی و زاویه‌ای سیبک را فراهم می‌کند.
- نشیمنگاه داخلی: محل قرارگیری سر کروی پین است و اصطکاک حرکت آن را کاهش می‌دهد.
- گردگیر لاستیکی: از ورود آب، گردوغبار و آلودگی به داخل مفصل جلوگیری می‌کند.
پارگی گردگیر یکی از مشکلات مهم این مجموعه است؛ زیرا با خروج گریس و ورود آلودگی، فرسودگی مفصل سریع‌تر اتفاق می‌افتد.
نحوه عملکرد سیبک فرمان
عملکرد سیبک فرمان به انتقال حرکت و حفظ اتصال میان جعبه فرمان و چرخ مربوط می شود. هنگامی که راننده فرمان را می چرخاند، حرکت از جعبه فرمان به قرقری و سپس سیبک منتقل می شود. سیبک نیز با حرکت دادن سگدست، زاویه چرخ جلو را تغییر می دهد. مفصل کروی این قطعه اجازه می دهد هنگام عبور از دست انداز و حرکت سیستم تعلیق، اتصال فرمان تغییر زاویه داشته باشد؛ بدون اینکه ارتباط مکانیکی آن با چرخ قطع شود.
انواع سیبک فرمان خودرو
انواع سیبک فرمان از نظر محل نصب، طراحی و نوع روانکاری با یکدیگر تفاوت دارند. در مجموعه فرمان، دو نوع مفصل داخلی و بیرونی وجود دارد:
- سیبک داخلی (Inner Tie Rod) که در بازار ایران به قرقری فرمان معروف است، به جعبه فرمان متصل می‌شود.
- سیبک بیرونی (Outer Tie Rod End) که همان سیبک فرمان رایج است، حرکت را به سگدست چرخ منتقل می‌کند.
سیبک های بیرونی در برخی خودروها برای سمت چپ و راست یکسان هستند، اما در مدل های دیگر طراحی متفاوتی دارند. همچنین از نظر روانکاری، بعضی ها دارای گریس خور و برخی آب بندی شده و بدون نیاز به گریس کاری دوره‌ای هستند. انتخاب نوع مناسب باید براساس مدل خودرو، سمت نصب و شماره فنی قطعه انجام شود.

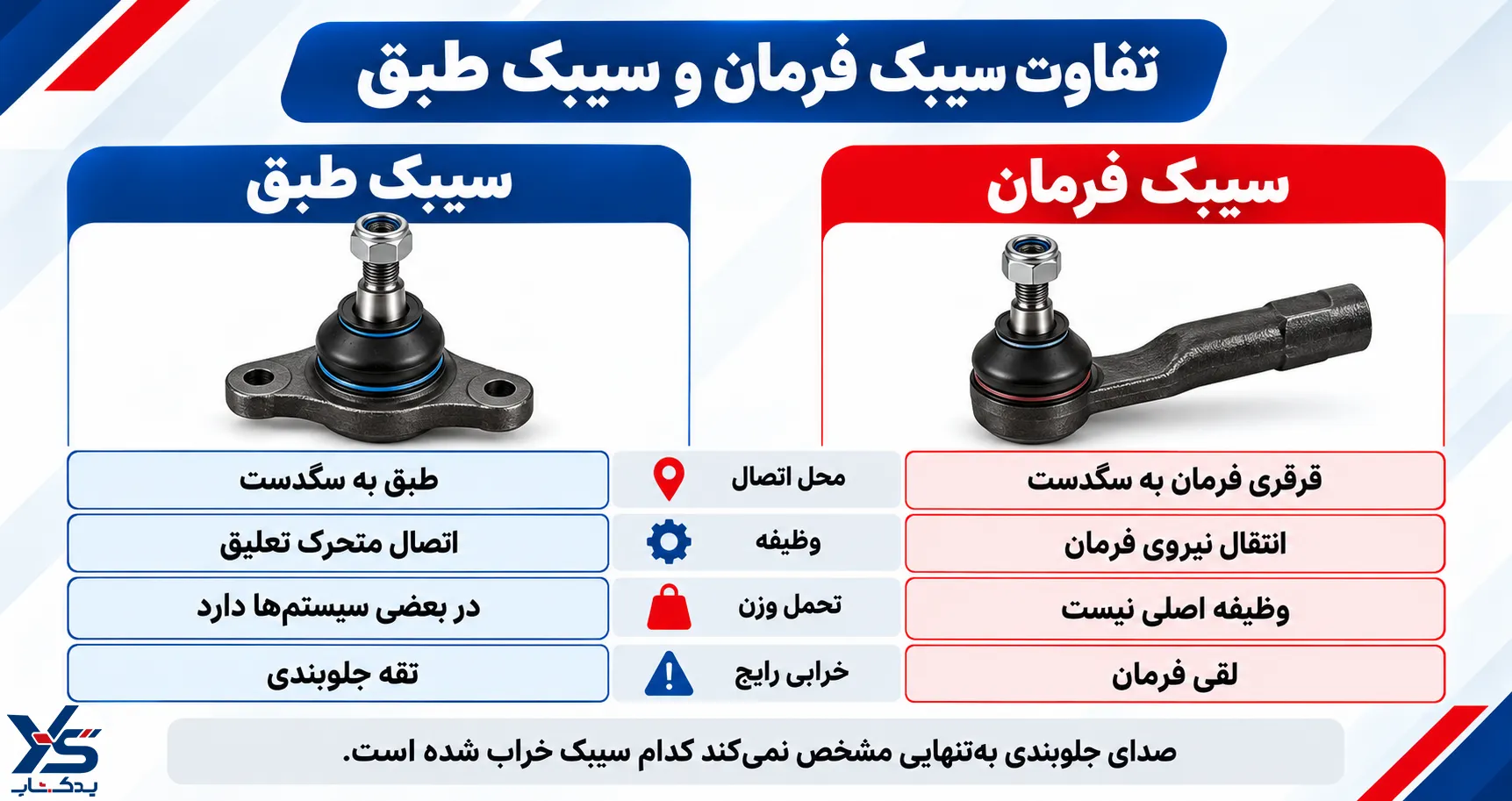

تفاوت سیبک فرمان و سیبک طبق
سیبک فرمان و سیبک طبق هر دو مفصل کروی دارند، اما محل نصب و وظیفه آن‌ها متفاوت است.
| ویژگی | سیبک فرمان | سیبک طبق |
|---|---|---|
| محل اتصال | قرقری فرمان به سگدست | طبق به سگدست |
| وظیفه اصلی | انتقال نیروی فرمان | ایجاد اتصال متحرک در تعلیق |
| تحمل وزن خودرو | وظیفه اصلی نیست | بسته به نوع تعلیق |
| نشانه رایج خرابی | لقی فرمان و کاهش دقت هدایت | تقه جلوبندی و لقی مفصل |
به همین دلیل، شنیدن صدای جلوبندی به تنهایی مشخص نمی کند کدام سیبک خراب شده است.

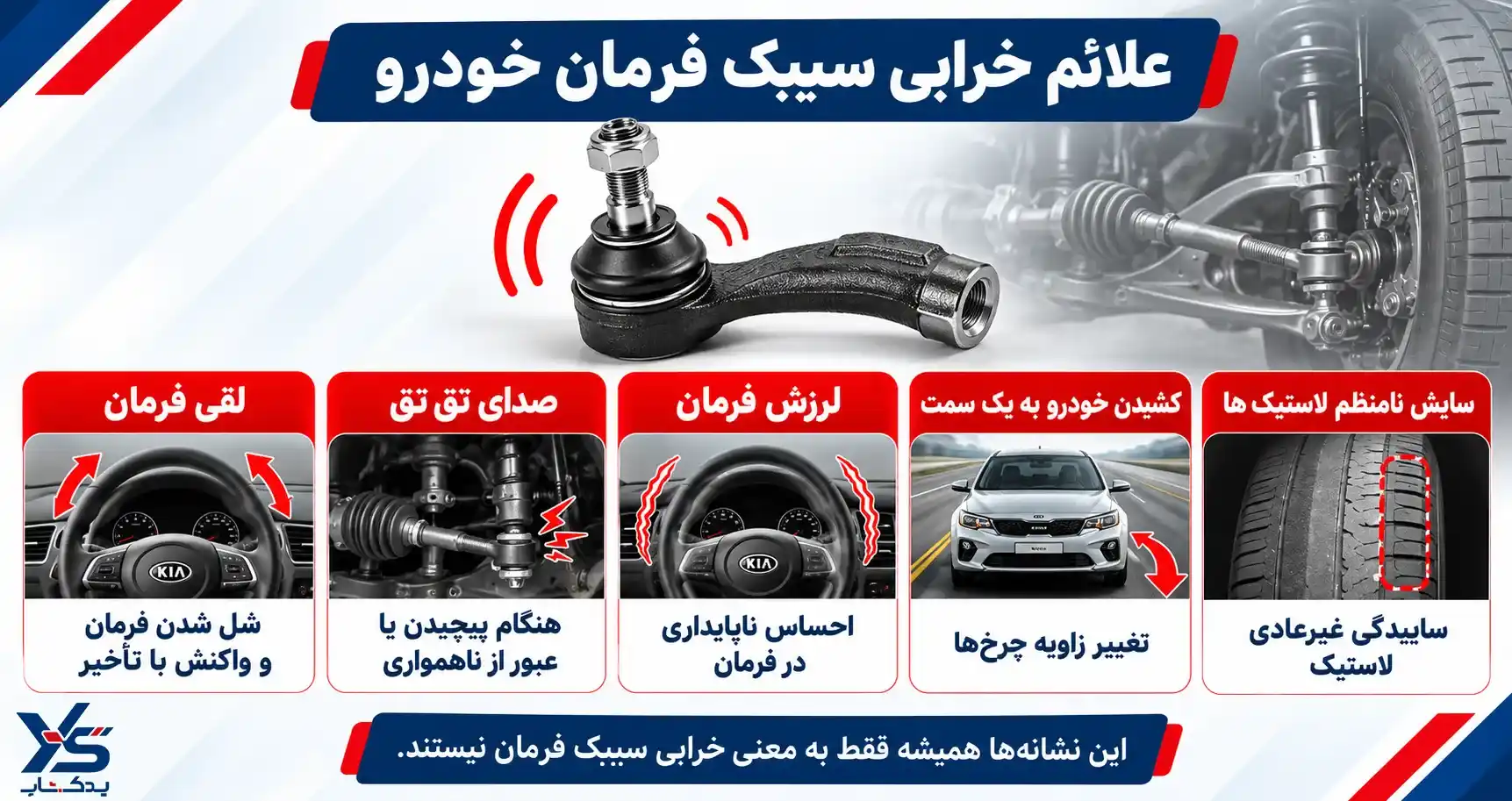

علائم خرابی سیبک فرمان خودرو چیست؟
علائم خرابی معمولاً با تغییر در فرمان پذیری خودرو مشخص می شوند. مهم ترین نشانه ها عبارت اند از:
- لقی سیبک فرمان: در صورت فرسودگی، ممکن است هنگام چرخاندن فرمان، چرخ ها با تأخیر واکنش نشان دهند یا راننده احساس کند فرمان شل شده و دقت همیشگی را ندارد.
- صدای سیبک فرمان: هنگام پیچیدن یا عبور از ناهمواری ها ممکن است صدای تق‌تق یا ضربه از جلوی خودرو شنیده شود.
- لرزش فرمان: فرسودگی مفصل می تواند باعث ایجاد لرزش یا احساس ناپایداری در فرمان شود.
- کشیدن خودرو به یک سمت: لقی قطعات فرمان ممکن است تنظیم زوایای چرخ را تغییر دهد.
- سایش نامنظم لاستیک ها: خرابی سیبک می تواند باعث به‌هم‌خوردن زاویه چرخ‌ها و ساییدگی غیرعادی لاستیک شود.
این نشانه ها همیشه به معنی خرابی سیبک فرمان نیستند. برای مثال، لرزش می تواند از بالانس نبودن چرخ‌ها و صدای تقه از میل موج گیر یا بوش‌های جلوبندی ایجاد شود.
تست سیبک فرمان و روش عیب یابی
برای عیب‌یابی سیبک فرمان ابتدا باید مشخص شود لقی یا صدای ایجاد شده مربوط به کدام قسمت سیستم فرمان است. تعمیرکار خودرو را روی جک یا بالابر ایمن قرار می دهد و چرخ جلو را در جهت افقی حرکت می‌دهد. هم‌زمان، محل اتصال سیبک به سگدست و قرقری فرمان بررسی می‌شود. اگر در مفصل سیبک حرکت آزاد غیرعادی وجود داشته باشد، احتمال فرسودگی آن مطرح است. همچنین وضعیت گردگیر، خروج گریس، خوردگی و تغییر شکل بدنه کنترل می شود. در تست سیبک فرمان باید لقی بلبرینگ چرخ، قرقری و سایر اتصالات نیز بررسی شود؛ زیرا حرکت کردن چرخ به تنهایی خرابی سیبک را ثابت نمی کند. توجه داشته باشید که بررسی تخصصی زیر خودرو باید با تجهیزات ایمن انجام شود و قرار گرفتن زیر خودرویی که تنها با جک معمولی بالا رفته خطرناک است.

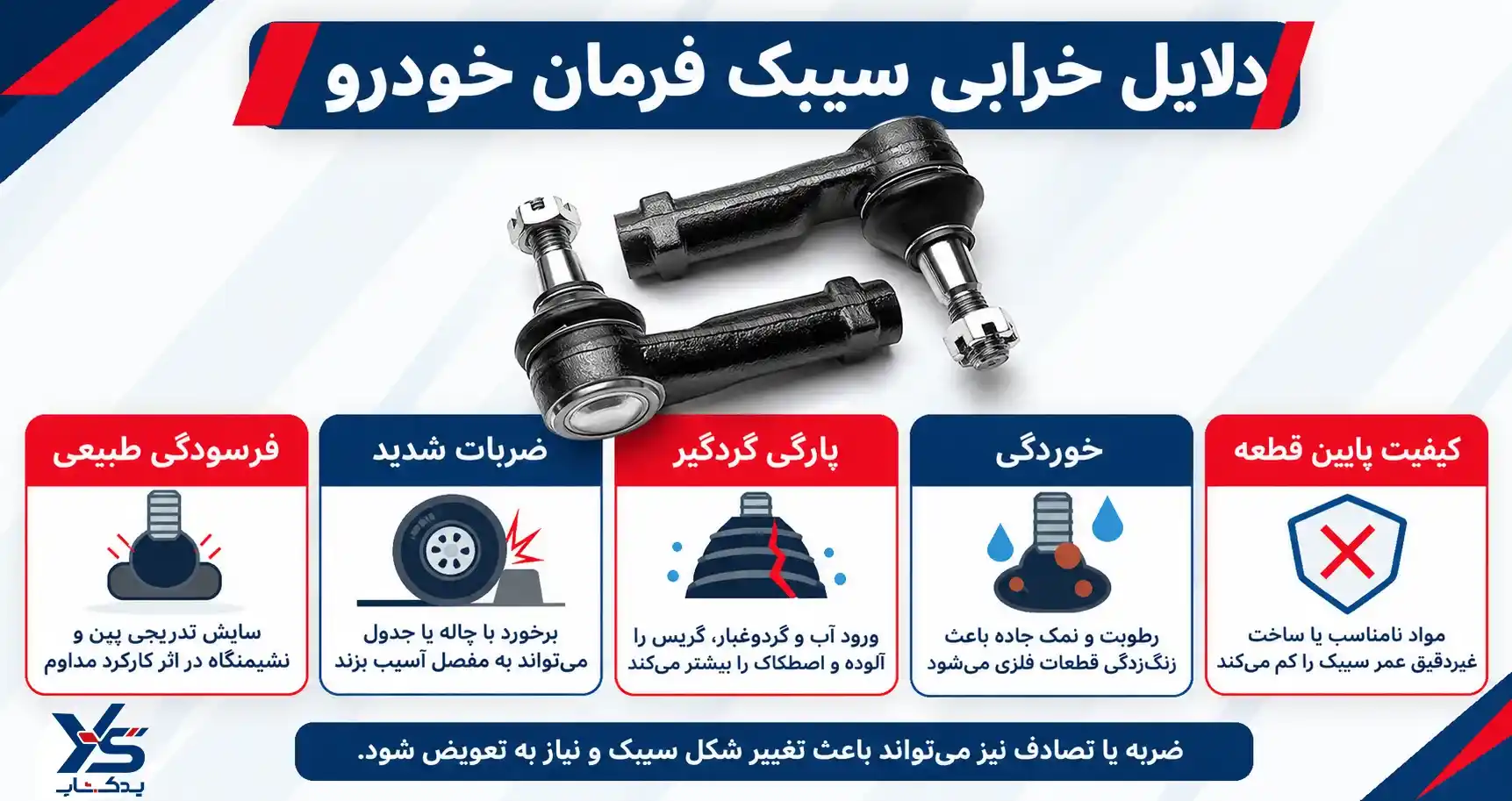

دلایل خرابی سیبک فرمان خودرو چیست؟
خرابی سیبک فرمان معمولاً در اثر فرسودگی مفصل یا آسیب‌دیدن اجزای محافظ آن اتفاق می افتد. مهم ترین دلایل شامل موارد زیر هستند:
- فرسودگی طبیعی: حرکت مداوم پین کروی به مرور باعث ساییدگی نشیمنگاه داخلی می شود.
- ضربات شدید: برخورد چرخ با جدول یا عبور سریع از چاله‌ها می‌تواند به مفصل آسیب برساند.
- پارگی گردگیر: ورود آب و گردوغبار باعث آلودگی گریس و افزایش اصطکاک می‌شود.
- خوردگی: تماس طولانی با رطوبت و نمک جاده احتمال زنگ زدگی اجزای فلزی را افزایش می دهد.
- کیفیت پایین قطعه: استفاده از مواد نامناسب یا ساخت غیردقیق می‌تواند عمر مفصل را کاهش دهد.
تغییر شکل بر اثر تصادف یا ضربه نیز از دلایلی است که نیاز به بررسی و تعویض قطعه دارد.
خطرات رانندگی با سیبک فرمان خراب
رانندگی با سیبک فرمان معیوب می‌تواند باعث کاهش دقت هدایت خودرو، تغییر ناخواسته زاویه چرخ و افزایش سایش لاستیک ها شود. در خرابی های شدید، احتمال جداشدن اتصال مفصل و از دست رفتن کنترل جهت چرخ نیز وجود دارد. بنابراین اگر فرمان لقی شدید دارد یا خودرو هنگام تغییر مسیر رفتار غیرعادی نشان می دهد، نباید رانندگی را ادامه داد. البته هر صدای جزئی در جلوبندی نشانه خرابی خطرناک سیبک نیست و تشخیص شدت مشکل به بررسی تعمیرکار نیاز دارد.
نکات مهم در نگهداری سیبک فرمان خودرو
برای افزایش عمر سیبک، بهتر است وضعیت گردگیر و اتصالات آن در سرویس های جلوبندی بررسی شود. عبور آرام از دست اندازها و جلوگیری از برخورد شدید چرخ با جدول نیز فشار کمتری به مجموعه وارد می کند. همه سیبک ها نیاز به گریس کاری دوره ای ندارند. بعضی مدل ها آب بندی شده هستند و برخی دیگر گریس خور دارند که باید مطابق دستور سازنده سرویس شوند. پس از تعویض سیبک فرمان نیز لازم است میزان فرمان و زاویه چرخ ها بررسی و تنظیم شود.
عمر مفید سیبک فرمان خودرو چقدر است؟
عمر مفید سیبک فرمان به کیفیت قطعه، شرایط جاده و نحوه رانندگی بستگی دارد و نمی توان کیلومتر مشخصی برای تعویض تمام خودروها تعیین کرد. اگر سیبک سالم باشد، تعویض دوره‌ای صرفاً براساس کیلومتر ضرورت ندارد. معیار اصلی تعویض، لقی بیش از حد مجاز، آسیب دیدگی یا فرسودگی تأیید شده قطعه است.
آیا سیبک فرمان چپ و راست خودرو یکسان است؟
سیبک فرمان در بعضی خودروها برای هر دو سمت مشترک است، اما در برخی مدل ها قطعه چپ و راست از نظر طراحی، زاویه اتصال یا شماره فنی متفاوت است. برای مثال، سیبک فرمان سراتو سایپا در نسخه‌های ۱۶۰۰ و ۲۰۰۰ از نظر کاربرد یکسان است، ولی برای سمت راننده و شاگرد قطعات جداگانه دارد. بنابراین هنگام خرید سیبک فرمان سراتو سایپا باید سمت نصب مشخص باشد. در مورد سیبک فرمان سانتافه نیز نسل خودرو اهمیت دارد. قطعات سانتافه قدیم و ix45 را نباید بدون بررسی شماره فنی و شماره شاسی به‌جای یکدیگر استفاده کرد.
آیا سیبک فرمان همراه جعبه فرمان کامل است؟
جعبه فرمان کامل در بعضی خودروها همراه سیبک فرمان، قرقری و گردگیر عرضه می شود. برای نمونه، مجموعه کامل جعبه فرمان سراتو سایپا که در یدک شاپ معرفی شده، این قطعات را همراه دارد. با این‌حال، تمام جعبه فرمان‌های موجود در بازار اقلام یکسانی ندارند. بعضی مجموعه‌ها بدون سیبک بیرونی عرضه می‌شوند و باید آن را جداگانه تهیه کرد. همچنین در برخی طراحی‌ها یا مجموعه‌های یدکی، سیبک، قرقری و گردگیر به‌صورت مجموعه مونتاژشده عرضه می‌شوند و طبق دستور سازنده ممکن است تعویض کامل مجموعه لازم باشد. در مدل‌های دیگر، هر قطعه قابلیت تعویض جداگانه دارد. بنابراین پیش از خرید، باید ساختار خودرو و محتویات مجموعه مشخص شود. اگر فقط سیبک خراب باشد و امکان تعویض مستقل آن وجود داشته باشد، معمولاً نیازی به خرید جعبه فرمان کامل نیست.
قیمت سیبک فرمان و نکات خرید
قیمت سیبک فرمان به برند تولیدکننده، کیفیت ساخت، مدل خودرو و نوع قطعه بستگی دارد. هنگام خرید سیبک فرمان، علاوه بر قیمت، به سلامت گردگیر، کیفیت رزوه‌ها، نداشتن آسیب ظاهری و سازگاری قطعه با خودرو توجه کنید. برای انتخاب دقیق، مدل، سال تولید، سمت نصب و در صورت نیاز شماره شاسی خودرو را در اختیار فروشنده قرار دهید. در یدک شاپ امکان بررسی تطابق قطعه و استعلام قیمت براساس مشخصات خودرو وجود دارد.
سخن پایانی
سیبک فرمان خودرو وظیفه انتقال حرکت فرمان به چرخ ها را دارد و سلامت آن بر دقت فرمان پذیری تأثیر می گذارد. لقی فرمان، صدای غیرعادی و سایش لاستیک‌ها از نشانه‌هایی هستند که باید بررسی شوند، اما تشخیص قطعی به بازدید فنی نیاز دارد. پیش از تعویض، نوع سیبک، سمت نصب و امکان تعویض جداگانه آن را مشخص کنید تا از خرید قطعه اشتباه یا پرداخت هزینه غیرضروری جلوگیری شود. اگر درباره انتخاب سیبک فرمان سؤال دارید، می‌توانید در بخش نظرات یدک شاپ مطرح کنید.
سوالات متداول
- آیا سیبک فرمان خراب قابل تعمیر است؟
اگر مفصل کروی سیبک دچار لقی یا ساییدگی شده باشد، معمولاً باید قطعه تعویض شود. تعمیر موقت یا سفت‌کردن مفصل فرسوده نمی‌تواند ایمنی و عملکرد اولیه آن را تضمین کند. - آیا سیبک فرمان چپ و راست باید هم‌زمان تعویض شوند؟
خیر، اگر فقط سیبک یک سمت خراب باشد و سمت دیگر سالم باشد، تعویض همان قطعه کافی است. بااین‌حال، بهتر است هر دو سمت بررسی شوند؛ زیرا ممکن است میزان فرسودگی آن‌ها نزدیک به هم باشد. - آیا سیبک فرمان خودروهای فرمان برقی و هیدرولیکی متفاوت است؟
عملکرد اصلی سیبک فرمان در هر دو سیستم یکسان است؛ اما شکل، ابعاد و محل اتصال آن ممکن است بسته به طراحی خودرو متفاوت باشد. بنابراین نوع فرمان به‌تنهایی برای انتخاب سیبک مناسب کافی نیست. - آیا با پاره شدن گردگیر باید سیبک فرمان تعویض شود؟
اگر گردگیر پاره شده باشد، احتمال ورود آلودگی و آسیب به مفصل وجود دارد. در بعضی مدل‌ها، اگر مفصل کاملاً سالم باشد و گردگیر قابلیت تعویض جداگانه داشته باشد، می‌توان فقط گردگیر را تعویض کرد. اما در سیبک‌های آب‌بندی‌شده یا دارای آلودگی و فرسودگی، تعویض کامل قطعه توصیه می‌شود. - آیا سفت بودن مفصل سیبک فرمان نو طبیعی است؟
بله، مفصل کروی سیبک نو معمولاً هنگام حرکت‌دادن با دست مقداری مقاومت دارد. این مقاومت با لقی غیرعادی تفاوت دارد. سیبک سالم باید حرکت زاویه‌ای داشته باشد، اما نباید در مفصل آن حرکت آزاد اضافی یا صدای تقه احساس شود. - آیا خرید سیبک فرمان دست دوم توصیه می‌شود؟
خیر، سیبک فرمان قطعه‌ای مرتبط با ایمنی خودرو است و تشخیص میزان فرسودگی داخلی نمونه دست‌دوم همیشه آسان نیست. بهتر است به‌جای قطعه کارکرده، سیبک نو و متناسب با مشخصات خودرو از برند معتبر تهیه شود.
