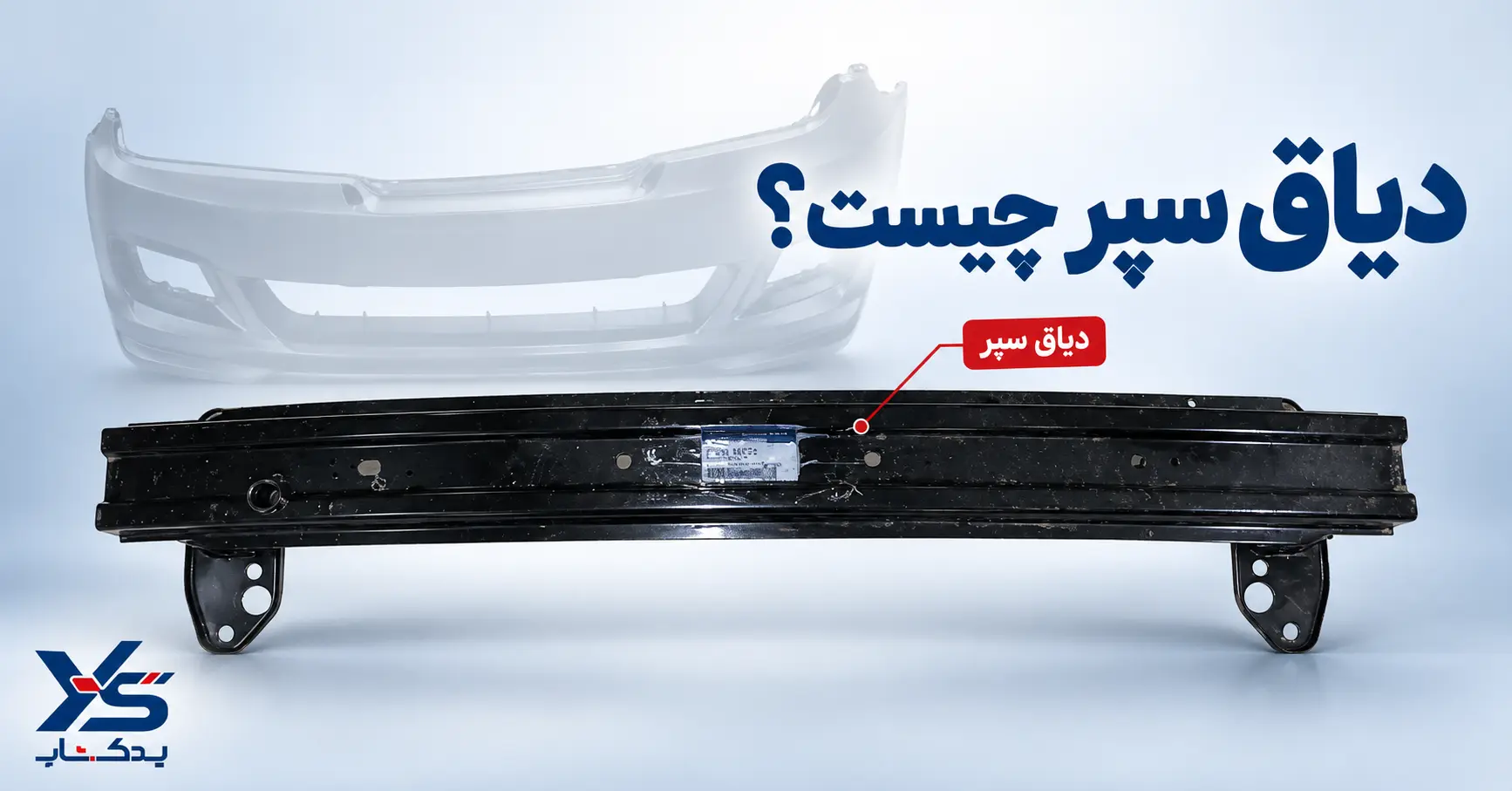

دیاق سپر (به انگلیسی Bumper Reinforcement Beam) معمولاً یک تیر عرضی از جنس فولاد، آلیاژ آلومینیوم یا کامپوزیت تقویت‌شده با الیاف است که به سازه جلویی یا عقبی خودرو متصل می‌شود. برخلاف پوسته پلاستیکی سپر که دیده می‌شود، دیاق در پشت آن قرار دارد و بخشی از مجموعه مدیریت ضربه است. دیاق را نباید با فوم سپر یا براکت سپر اشتباه گرفت. فوم یا جاذب انرژی، در خودروهای مجهز، بین پوسته و تیر تقویتی قرار می‌گیرد و به جذب بخشی از انرژی ضربات کمک می‌کند. براکت‌ها نیز وظیفه نگهداری و اتصال اجزای سپر را بر عهده دارند. بعضی خودروها قطعات جداگانه‌ای به نام جعبه جذب ضربه (Crash Box) دارند که میان دیاق و بخش‌های طولی بدنه نصب می‌شوند.
برای آشنایی بیشتر با نقش بخش نرم مجموعه سپر، مقاله فوم سپر و ضربه‌گیر خودرو چیست؟ را بخوانید.
اهمیت دیاق سپر
اهمیت دیاق سپر به همکاری آن با دیگر اجزای طراحی‌شده برای برخورد برمی‌گردد:
- مدیریت انرژی ضربه: تیر تقویتی و قطعات جاذب انرژی، بسته به شدت و جهت برخورد، بخشی از انرژی را جذب یا به مسیرهای پیش‌بینی‌شده منتقل می‌کنند.
- پخش بار برخورد: ساختار عرضی دیاق کمک می‌کند نیروی واردشده تنها روی یک نقطه کوچک از مجموعه سپر متمرکز نماند.
- کاهش احتمال آسیب در برخوردهای سبک: عملکرد درست مجموعه سپر می‌تواند از آسیب به بعضی قطعات پشت سپر بکاهد؛ البته میزان حفاظت به طراحی خودرو و نوع برخورد بستگی دارد.
- حفظ عملکرد طراحی‌شده خودرو: سالم بودن دیاق، اتصالات و جاذب‌های انرژی برای کارکرد درست مجموعه سپر اهمیت دارد.
توجه: دیاق سپر به تنهایی محافظ جان سرنشینان نیست و نمی تواند در هر تصادفی مانع آسیب بدنه، موتور یا تجهیزات خودرو شود. ایمنی تصادف به کل ساختار خودرو و سامانه‌های ایمنی آن وابسته است.
نحوه قرارگیری دیاق سپر در خودرو

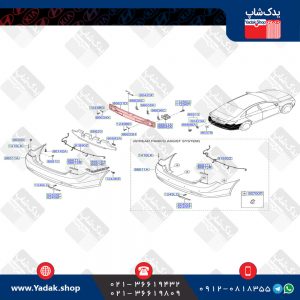

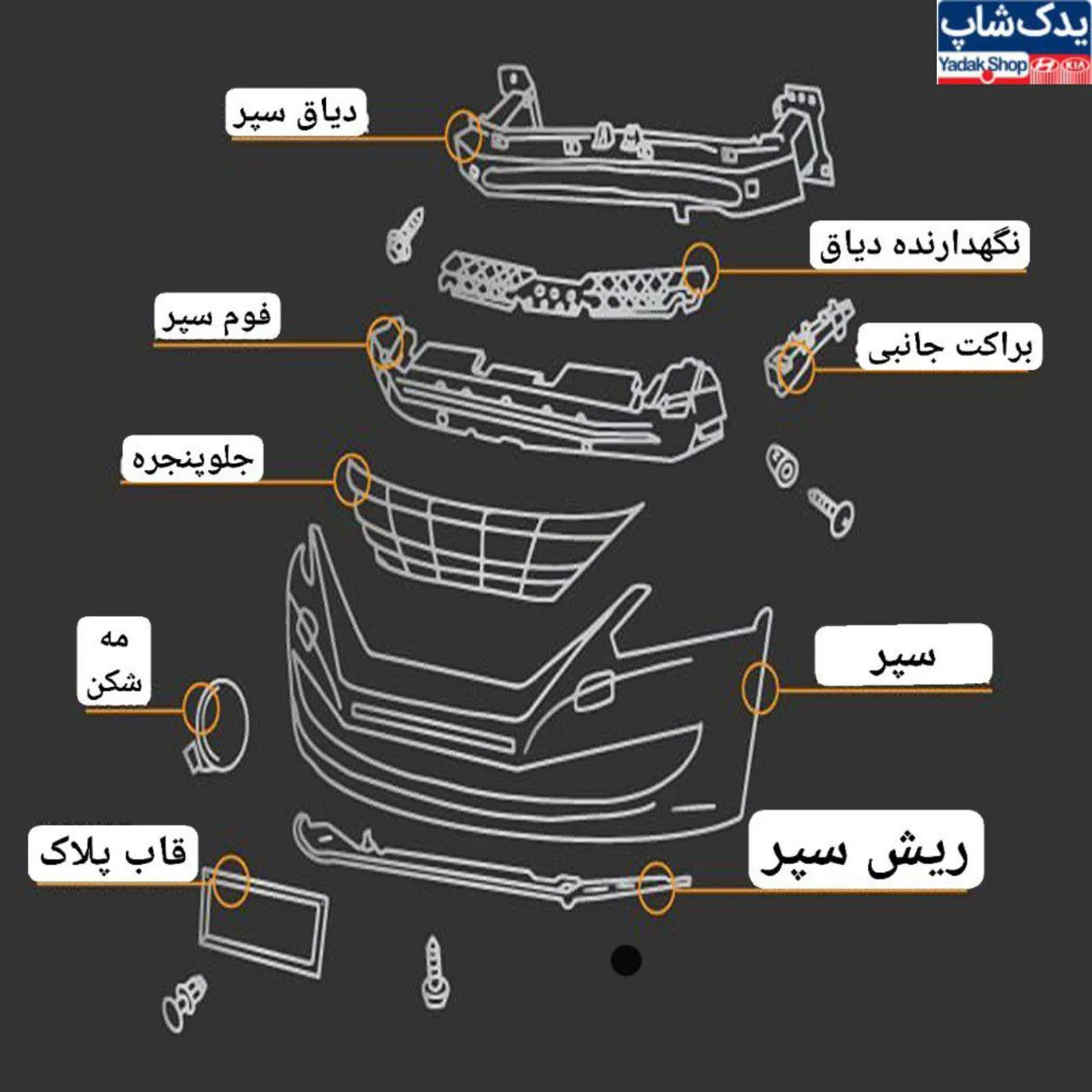

دیاق سپر کجاست؟

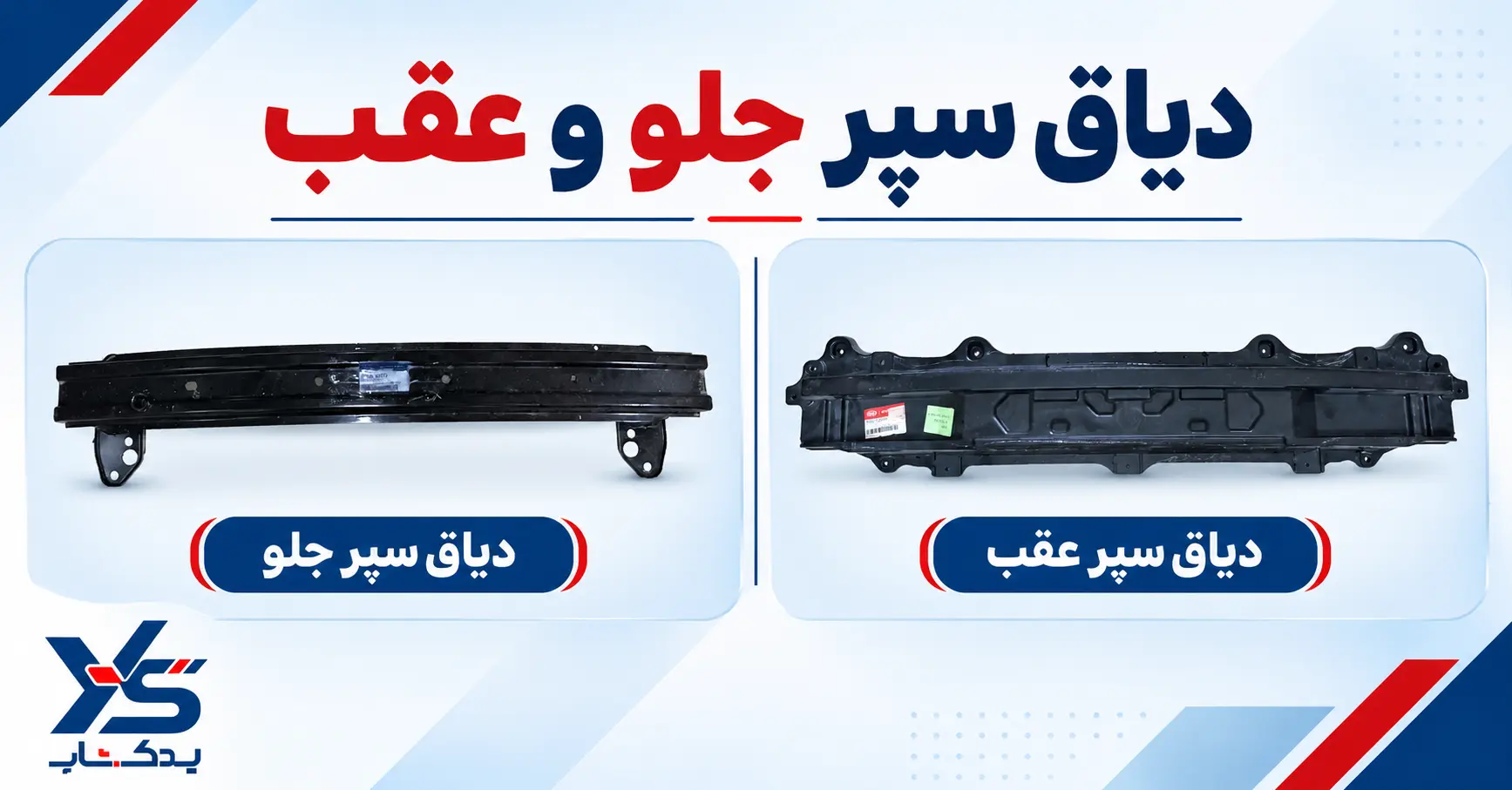

- دیاق سپر جلو: به شکل عرضی پشت پوسته سپر جلو نصب می‌شود و معمولاً از طریق پایه ها یا جعبه های جذب ضربه به سازه جلویی خودرو متصل است. رادیاتور و دیگر تجهیزات جلوی خودرو در بخش های عقب تر قرار دارند.

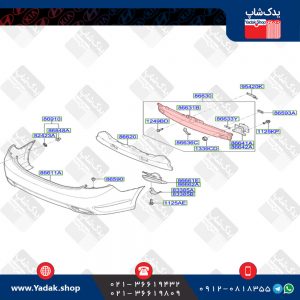

- دیاق سپر عقب: پشت پوسته سپر عقب و در امتداد عرض خودرو قرار می‌گیرد. جای دقیق آن و نحوه اتصال به سازه عقب، در خودروهای مختلف متفاوت است.
دلایل قرارگیری دیاق سپر در این مکان
دیاق نزدیک ناحیه برخورد نصب می شود تا بتواند بار واردشده به مجموعه سپر را دریافت و به اجزای متصل منتقل کند. فاصله آن از پوسته، شکل پایه ها و محل نصب فوم بر اساس طراحی همان خودرو تعیین می‌شود. به همین دلیل، تغییر خودسرانه ارتفاع، محل اتصال یا ساختار دیاق مجاز نیست.
اهمیت محل قرارگیری دیاق سپر خودرو
اگر دیاق یا پایه های آن در محل نادرست نصب شوند، مسیر انتقال نیرو می‌تواند با طراحی کارخانه تفاوت پیدا کند. همچنین تعمیرکار برای بررسی آسیب‌های پنهان باید به فضای پشت سپر و محل اتصال دیاق دسترسی داشته باشد.

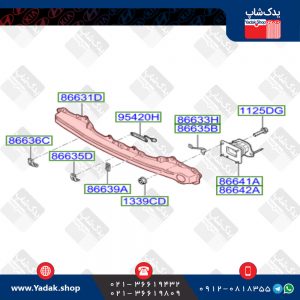

انواع دیاق سپر
| نوع قطعه | محل نصب | نکته مهم |
|---|---|---|
| دیاق سپر جلو | پشت سپر جلو | شکل و اتصالات آن مخصوص بخش جلویی خودرو است. |
| دیاق سپر عقب | پشت سپر عقب | با دیاق جلو یکسان نیست و باید مطابق مدل خودرو انتخاب شود. |
| تقویت‌کننده یا دیاق کناری | در بعضی طراحی‌ها، دو سوی مجموعه سپر | ممکن است در کاتالوگ قطعات با عنوان دیاق جانبی، پایه یا تقویت‌کننده معرفی شود؛ لزوماً جایگزین تیر عرضی اصلی نیست. |
بنابراین اصطلاح‌های دیاق مرکزی و دیاق کناری را نباید بدون مراجعه به کاتالوگ فنی، به‌عنوان دسته‌بندی ثابت تمام خودروها در نظر گرفت.
مواد تشکیل دهنده دیاق سپر خودرو
جنس دیاق سپر جلو و عقب به طراحی و مدل خودرو بستگی دارد. در بسیاری از خودروها، دیاق سپر جلو از فولاد ساخته می‌شود؛ اما نمونه های آلومینیومی نیز وجود دارند. دیاق سپر عقب هم می‌تواند فولادی، آلومینیومی یا در برخی طراحی ها از مواد کامپوزیتی باشد. قطعات پلاستیکی فشرده و فومی که پشت سپر قرار دارند، معمولاً بخشی از مجموعه جذب ضربه هستند و نباید آن‌ها را با دیاق اصلی اشتباه گرفت.
| جنس دیاق | ویژگی اصلی | نکته هنگام انتخاب |
|---|---|---|
| فولاد | استحکام مناسب و امکان ساخت مقاطع تقویتی متنوع | نوع فولاد، ضخامت و طراحی قطعه باید مطابق مشخصات کارخانه باشد. |
| آلیاژ آلومینیوم | وزن کمتر نسبت به بسیاری از طرح‌های فولادی | نباید بدون تأیید سازنده با دیاق فولادی جایگزین شود. |
| کامپوزیت تقویت‌شده با الیاف | امکان کاهش وزن و طراحی متناسب با نیاز مهندسی | کاربرد آن به مدل و طراحی خودرو بستگی دارد و ماده جایگزین عمومی نیست. |
پلاستیک هایی مانند پلی‌پروپیلن بیشتر در پوسته سپر کاربرد دارند؛ فوم ها و پلیمرهای جاذب انرژی هم قطعاتی جدا از تیر تقویتی هستند. بنابراین نمی توان هر سپر پلاستیکی یا فومی را دیاق سپر نامید. فولاد، آلومینیوم، فایبرگلاس و دیگر مواد نیز بدون توجه به مدل، جایگزین یکدیگر نیستند.
مزایای استفاده از هر یک از مواد
فولاد انعطاف بیشتری در انتخاب مقاطع و روش ساخت صنعتی می‌دهد؛ آلومینیوم در بسیاری از طراحی ها وزن مجموعه را کاهش می‌دهد و کامپوزیت‌های تقویت‌شده امکان تنظیم خواص قطعه با نوع الیاف و شکل ساخت را فراهم می‌کنند. این مزایا فقط در قالب طراحی و آزمون همان خودرو معنا دارند و به معنی برتری قطعی یک جنس نیستند.
عوامل مؤثر در انتخاب مواد
خودروساز جنس دیاق را بر اساس وزن، استحکام لازم، نحوه تغییر شکل در برخورد، فضای نصب و هزینه ساخت تعیین می‌کند. برای مالک خودرو، مهم‌ترین نکته خرید همان نوع قطعه‌ای است که برای مدل و تیپ خودرو تأیید شده؛ نه انتخاب آزادانه میان فولاد، آلومینیوم یا کامپوزیت.
علائم خرابی دیاق سپر چیست؟
پس از برخورد از جلو یا عقب، این موارد می‌توانند نشانه آسیب باشند:
- خمیدگی، پیچ‌خوردگی، ترک یا شکستگی بدنه دیاق؛
- تغییر شکل یا پارگی محل پیچ‌ها و پایه‌های اتصال؛
- له‌شدگی جعبه‌های جذب ضربه یا آسیب به فوم پشت سپر؛
- جابه‌جایی سپر، فاصله غیرعادی درزها یا بد جا افتادن آن پس از تصادف.
کج شدن سپر به‌تنهایی اثبات نمی‌کند که خود دیاق خراب شده است؛ ممکن است فقط خار یا براکت آسیب دیده باشد. از طرف دیگر، سالم بودن ظاهر پوسته سپر هم سالم بودن دیاق را تضمین نمی‌کند. تشخیص نهایی به بازدید قطعات پشت سپر و محل اتصال آن‌ها نیاز دارد.
دیاق سپر تعمیر می‌شود یا باید تعویض شود؟
اگر دیاق ترک خورده، تغییر شکل داده یا محل اتصال آن آسیب دیده باشد، تصمیم تعمیر یا تعویض باید بر اساس دستورالعمل خودروساز گرفته شود. برای بسیاری از دیاق‌های فولادی و آلومینیومی، صافکاری، گرم‌کردن یا جوشکاریِ قطعه آسیب‌دیده مجاز نیست و تعویض قطعه توصیه یا الزامی شده است.
دیاق سالم دوره تعویض کیلومتری ندارد؛ بازرسی آن معمولاً پس از تصادف یا هنگام مشاهده نشانه‌های آسیب اهمیت پیدا می‌کند. برای تصمیم دقیق، فوم، جعبه‌های جذب ضربه، پیچ‌ها و نقاط اتصال بدنه نیز باید بررسی شوند.
هشدار: چون دیاق و اتصالات آن در مسیر مدیریت ضربه قرار دارند، تعویض آن به ابزار و دانش فنی نیاز دارد. از دستکاری سنسورهای ایربگ یا جوشکاری خودسرانه دیاق خودداری کنید.
راهنمای انتخاب و خرید دیاق سپر مناسب
قبل از خرید، این موارد را با فروشنده یا تعمیرکار بررسی کنید:
- جلو یا عقب بودن قطعه: دیاق‌های جلو و عقب قابل جابه‌جایی نیستند.
- مدل، سال و تیپ خودرو: حتی در یک نام تجاری، تغییر نسل یا فیس لیفت می‌تواند شکل قطعه را عوض کند.
- شماره فنی و شماره شاسی (VIN): تطبیق با کاتالوگ قطعات، احتمال سفارش اشتباه را کم می کند.
- شکل و محل اتصالات: طول دیاق، فاصله سوراخ‌ها و نوع پایه‌ها باید با نمونه مخصوص خودرو هماهنگ باشد.
- اصالت و وضعیت قطعه: دیاق نباید قبلاً ضربه خورده، صافکاری یا جوشکاری غیراصولی شده باشد.
قیمت دیاق سپر به مدل خودرو، جلو یا عقب بودن، جنس، برند، اصالت و موجودی بستگی دارد. مثلاً هنگام بررسی دیاق سپر کیا اپتیما در یدک‌شاپ، بهتر است پیش از سفارش، سال و شماره شاسی خودرو را اعلام کنید تا قطعه مناسب استعلام شود.
اگر پس از تصادف درباره تعویض پوسته یا قطعات داخلی سپر تردید دارید، راهنمای تعمیر یا تعویض سپر خودرو نیز به تصمیم‌گیری کمک می‌کند.
نتیجه گیری
دیاق سپر، تیر تقویتی پنهان پشت سپر جلو یا عقب است که همراه دیگر اجزای مجموعه، به مدیریت نیروی برخورد کمک می‌کند. بعد از تصادف، فقط به سالم بودن پوسته سپر اکتفا نکنید. پیش از خرید یا تعویض دیاق، سلامت اتصالات و قطعات جاذب انرژی را بررسی کنید و قطعه جایگزین را با شماره شاسی و مشخصات فنی خودرو تطبیق دهید.
