فولی سر میل لنگ: عملکرد و انواع مختلف آن
فولی سر میل لنگ یا پولی سر میل لنگ (Crankshaft Pulley) یکی از قطعات مهم موتور خودرو است که وظیفه انتقال نیروی چرخشی میل‌لنگ به قطعاتی مانند دینام، کمپرسور کولر و در برخی خودروها پمپ هیدرولیک فرمان و واترپمپ را بر عهده دارد. این قطعه در بیشتر خودروها وجود دارد و نقش آن تنها انتقال نیرو نیست؛ بسیاری از فولی‌ها دارای یک لایه لاستیکی لرزش‌گیر به نام دمپر هستند که به کاهش لرزش‌های پیچشی میل‌لنگ و جلوگیری از فرسودگی زودهنگام قطعات مرتبط کمک می‌کند. خرابی فولی سر میل‌لنگ ممکن است باعث صدای جیرجیر، لرزش غیرعادی موتور، تاب داشتن فولی یا آسیب به تسمه دینام شود. در این مقاله یدک شاپ، عملکرد فولی سر میل لنگ، انواع مختلف آن، علائم خرابی و نکات مهم نگهداری و تعویض این قطعه را بررسی می‌کنیم.

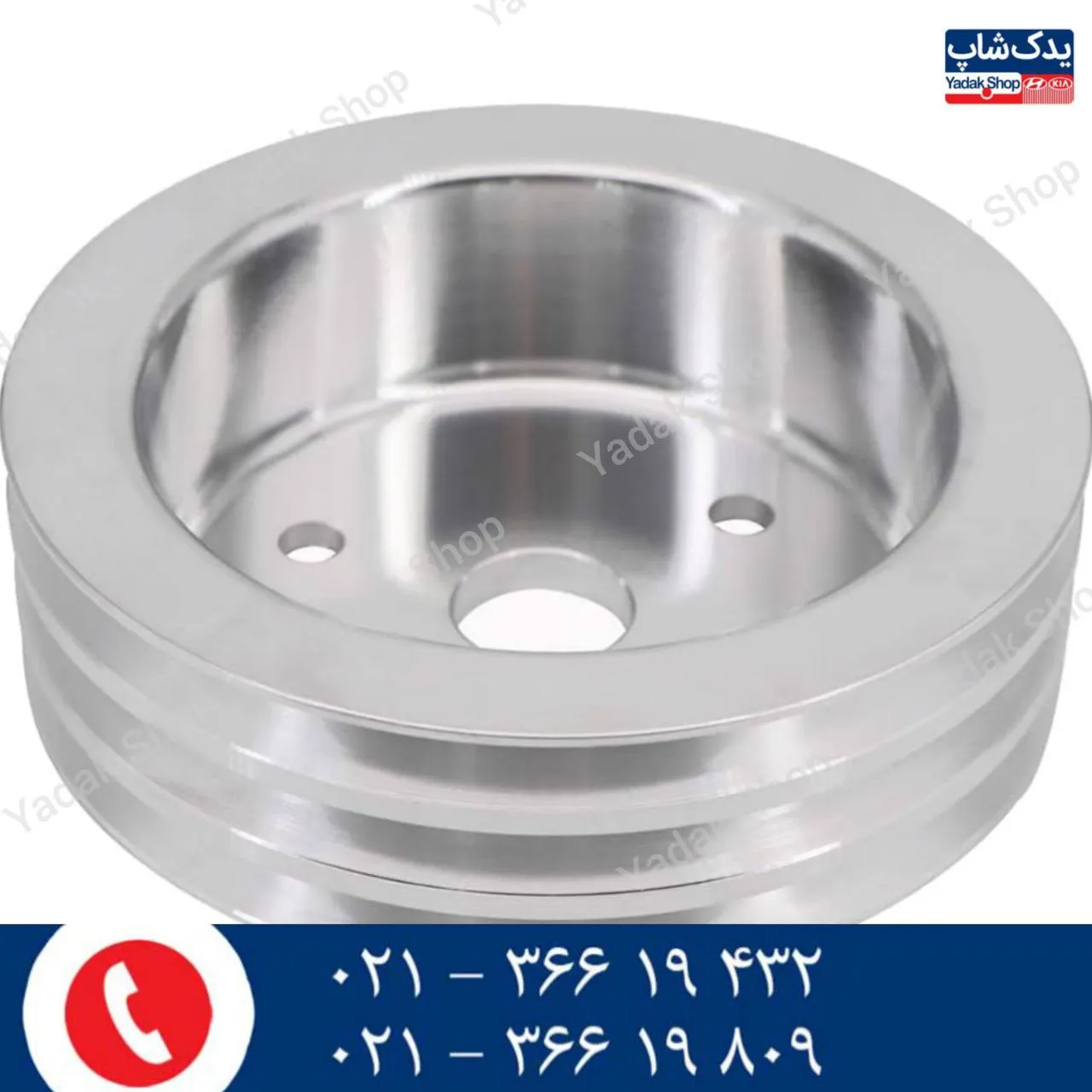

فولی سر میل
فولی سر میل لنگ چیست و چرا اهمیت دارد؟
فولی سر میل لنگ قطعه‌ای دایره‌ای و معمولاً شیاردار است که در قسمت جلوی میل‌لنگ موتور نصب می‌شود. این قطعه همراه با میل‌لنگ می‌چرخد و از طریق تسمه‌ها نیروی موتور را به اجزای مختلف منتقل می‌کند.
تصور کنید هنگام رانندگی قصد روشن کردن کولر خودرو را دارید؛ در این حالت، نیروی لازم برای چرخش کمپرسور کولر از موتور تأمین می‌شود و از طریق فولی سر میل‌لنگ و تسمه به پولی کمپرسور انتقال می‌یابد. به همین ترتیب، دینام و در برخی خودروها پمپ آب و پمپ هیدرولیک فرمان نیز از این مسیر نیرو دریافت می‌کنند.
از سوی دیگر، میل‌لنگ هنگام کار موتور تحت تأثیر نیروهای متناوب احتراق قرار می‌گیرد و دچار لرزش‌های پیچشی می‌شود. در خودروهای مجهز به فولی دمپردار، لایه لاستیکی این قطعه بخشی از ارتعاشات را کاهش می‌دهد و از انتقال آن‌ها به مجموعه تسمه و قطعات مرتبط جلوگیری می‌کند. به این ترتیب، استفاده از فولی مناسب می‌تواند به کاهش استهلاک و جلوگیری از هزینه‌های اضافی تعمیرات کمک کند.
ساختار و اجزای فولی سر میل لنگ
فولی‌های دمپردار معمولاً از سه بخش اصلی تشکیل شده‌اند:
-
- توپی مرکزی: بخش فلزی که به میل‌لنگ متصل می‌شود و نیروی چرخشی موتور را دریافت می‌کند.
-
- حلقه لاستیکی دمپر: بین بخش مرکزی و بیرونی فولی قرار دارد و وظیفه کاهش لرزش‌های پیچشی میل‌لنگ را بر عهده دارد.
-
- بخش بیرونی شیاردار فولی: محل قرارگیری تسمه است و نیروی چرخشی را از طریق تسمه به سایر قطعات منتقل می‌کند.
در فولی‌های دمپردار، بخش‌های فلزی و لاستیکی به‌صورت یک مجموعه طراحی شده‌اند. اگر حلقه لاستیکی ترک بخورد یا از قسمت فلزی جدا شود، ممکن است بخش بیرونی فولی جابه‌جا شده و انتقال نیرو یا عملکرد لرزش‌گیری آن مختل شود.
انواع فولی سر میل لنگ
انواع فولی سر میل لنگ از نظر ساختار، وزن و کاربرد متفاوت هستند. فولی‌ها از نظر ساختار به دو نوع ساده و دمپردار تقسیم می‌شوند؛ درحالی‌که سبک و سنگین بودن به وزن و طراحی قطعه مربوط است.
فولی ساده (بدون دمپر)
فولی ساده از یک قطعه فلزی یکپارچه ساخته می‌شود و لایه لاستیکی لرزش‌گیر ندارد. این نوع فولی در برخی موتورهای قدیمی استفاده می‌شود و تنها وظیفه انتقال نیروی چرخشی به تسمه را بر عهده دارد. برای مثال، در موتورهایی که لرزش میل‌لنگ به روش دیگری کنترل می‌شود، ممکن است از فولی ساده استفاده شود.
فولی دمپردار
فولی دمپردار دارای یک حلقه لاستیکی بین دو بخش فلزی است که لرزش‌های پیچشی میل‌لنگ را کاهش می‌دهد. این نوع در بسیاری از خودروهای جدید کاربرد دارد. برای مثال، فرسودگی لاستیک دمپر می‌تواند باعث افزایش لرزش تسمه دینام و تاب داشتن فولی شود.
فولی سنگین یا وزنی
فولی سنگین وزن بیشتری دارد و جرم آن متناسب با طراحی موتور در کنترل ارتعاشات نقش دارد. برای مثال، در بعضی موتورهای دارای فولی وزنی، کاهش غیر اصولی وزن قطعه ممکن است عملکرد لرزش‌گیری را مختل کند. سنگین‌تر بودن نیز همیشه به معنی عملکرد بهتر نیست.
فولی سبک
فولی سبک یا پولی سر میل لنگ سبک معمولاً از موادی مانند آلومینیوم ساخته می‌شود و بیشتر در قطعات تقویتی خودرو کاربرد دارد. وزن کمتر، اینرسی چرخشی فولی را کاهش می‌دهد، اما افزایش قدرت موتور یا کاهش مصرف سوخت را تضمین نمی‌کند. برای مثال، نمونه‌های سبک مخصوص موتور TU5 در بازار قطعات تقویتی عرضه می‌شوند.
نکته: در خودروهایی که فولی دمپردار دارند، جایگزینی آن با نمونه سبک و بدون دمپر باید با تأیید سازگاری فنی انجام شود تا عملکرد لرزش‌گیری موتور مختل نشود.
فولی سر میل لنگ چگونه کار می‌کند؟
فولی سر میل لنگ مستقیماً با میل‌لنگ می‌چرخد و از طریق تسمه دینام، نیروی موتور را به دینام، کمپرسور کولر و سایر تجهیزات متصل به تسمه منتقل می‌کند. در فولی‌های دمپردار، یک حلقه لاستیکی نیز برای کاهش لرزش‌های پیچشی میل‌لنگ وجود دارد.
اگر فولی دچار تاب یا خرابی دمپر شود، ممکن است حرکت تسمه مختل شده و قطعاتی مانند دینام تحت تأثیر قرار بگیرند. برای مثال، لغزش شدید تسمه دینام می‌تواند باعث کاهش شارژ باتری شود. برای آشنایی با سایر علت‌های این مشکل می‌توانید مقاله ۵ مشکل برقی خودرو و روش‌های عیب‌یابی آن‌ها را مطالعه کنید.
تفاوت فولی سر میل لنگ با پولی دینام و پولی تایم چیست؟
تفاوت این سه قطعه در محل نصب و وظیفه آن‌هاست:
-
- فولی سر میل‌لنگ: روی میل‌لنگ نصب می‌شود و نیروی چرخشی موتور را به تسمه تجهیزات جانبی منتقل می‌کند.
-
- پولی دینام: روی محور دینام قرار دارد و حرکت تسمه را به دینام منتقل می‌کند.
-
- پولی تایم میل‌لنگ: حرکت میل‌لنگ را به سیستم زمان‌بندی سوپاپ‌ها منتقل می‌کند و از فولی تسمه دینام مجزاست. برای مشاهده قطعات مرتبط می‌توانید به صفحه پولی دینام در یدک شاپ مراجعه کنید.
نکات مهم در انتخاب و خرید فولی سر میل لنگ
هنگام خرید فولی سر میل لنگ، مهم‌ترین معیار انتخاب، تطبیق قطعه با مشخصات موتور و شماره فنی اصلی است.
-
- مدل و نوع موتور: فولی باید با کد موتور و سال ساخت خودرو سازگار باشد.
-
- نوع فولی: ساده یا دمپردار بودن قطعه باید مطابق طراحی موتور باشد.
-
- مشخصات فنی: قطر، تعداد شیارهای تسمه و محل اتصال فولی باید با نمونه اصلی مطابقت داشته باشد.
-
- کیفیت ساخت: بخش فلزی نباید تاب داشته باشد و در نمونه‌های دمپردار، لاستیک نباید ترک‌خورده یا جدا شده باشد.
-
- شماره فنی: کد قطعه باید با شماره شاسی ۱۷ رقمی خودرو تطبیق داده شود.
نکات نگهداری و تعویض فولی سر میل لنگ
برای جلوگیری از خرابی زودهنگام فولی سر میل‌لنگ، وضعیت قطعه و سیستم تسمه باید در سرویس‌های دوره‌ای بررسی شود.
-
- زمان بررسی: فولی دمپردار را هر ۶۰ هزار کیلومتر و هنگام هر بار تعویض تسمه توصیه می شود.
-
- بررسی تسمه دینام: ترک‌خوردگی، سایش کناره‌ها و خارج شدن تسمه از شیارهای فولی باید بررسی شود.
-
- بررسی لاستیک دمپر: وجود ترک، تغییر شکل یا جدا شدن لاستیک از بخش فلزی نشانه نیاز به تعویض فولی دمپردار است.
-
- برطرف کردن نشتی روغن: تماس روغن با لاستیک دمپر باعث فرسودگی آن می‌شود. نشتی کاسه‌نمد جلوی میل‌لنگ نیز باید بررسی شود.
-
- بررسی هرزگرد و تسمه‌سفت‌کن: صدای بلبرینگ، تاب داشتن پولی یا حرکت نامنظم تسمه می‌تواند نشانه خرابی این قطعات باشد.
-
- نصب استاندارد: پیچ فولی باید با گشتاور تعیین‌شده توسط سازنده همان موتور بسته شود؛ مقدار گشتاور برای همه خودروها یکسان نیست.
برای مثال، در کیا سراتو، سایش کناره‌های تسمه دینام می‌تواند ناشی از نامیزانی فولی یا خرابی قطعات مسیر تسمه باشد. برای بررسی قطعه مرتبط، صفحه تسمه دینام کیا سراتو را مشاهده کنید.
عمر مفید فولی سر میل لنگ چقدر است؟
براساس توصیه یدک شاپ فولی سر میل‌لنگ دمپردار باید هر ۶۰ هزار کیلومتر بررسی شود و در صورت تردید درباره سلامت قطعه، در ۱۲۰ هزار کیلومتر تعویض شود. این اعداد توصیه نگهداری کنتیننتال هستند، نه عمر قطعی تمام فولی‌ها. زمان تعویض به نوع موتور و وضعیت قطعه بستگی دارد و دستورالعمل سازنده خودرو اولویت دارد.
علائم و دلایل خرابی فولی سر میل لنگ
مهم‌ترین علائم خرابی فولی سر میل لنگ شامل صدای غیرعادی، لرزش تسمه، تاب داشتن فولی و ترک‌خوردگی لاستیک دمپر است.
| علائم خرابی | علت احتمالی |
|---|---|
| صدای جیرجیر یا سوت | لغزش تسمه، نامیزانی فولی یا خرابی تسمه‌سفت‌کن و هرزگرد |
| لرزش غیر عادی موتور یا تسمه | فرسودگی لاستیک دمپر یا آسیب مجموعه فولی |
| تاب داشتن فولی | تغییر شکل فولی، جدا شدن لاستیک دمپر یا مشکل اتصال |
| ترک‌خوردگی یا جدا شدن لاستیک | فرسودگی، حرارت زیاد، آلودگی یا تماس با روغن |
| سایش یا خارج شدن تسمه از مسیر | جابه‌جایی بخش بیرونی فولی یا نامیزانی قطعات مسیر تسمه |
طبق راهنمای فنی یدک شاپ ترک‌های ریز، تغییر شکل و جدا شدن لاستیک دمپر از نشانه‌های نیاز به تعویض فولی دمپردار هستند. این شرکت همچنین توضیح می‌دهد که تغییر شکل لاستیک ممکن است ابتدا در پشت فولی ظاهر شود و از روبه‌رو دیده نشود.
نکته: صدای جیرجیر به‌تنهایی خرابی فولی سر میل‌لنگ را تأیید نمی‌کند؛ تسمه، هرزگرد و تسمه‌سفت‌کن نیز باید بررسی شوند.
برای مثال، در کیا سراتو صدای جیرجیر هنگام روشن شدن موتور می‌تواند ناشی از فرسودگی یا کشش نامناسب تسمه دینام باشد. برای آشنایی با علت‌های این صدا می‌توانید مقاله دلایل صدای خرابی تسمه دینام سراتو را مطالعه کنید.
سوالات متداول
- فولی سر میل لنگ کجاست؟
فولی سر میل‌لنگ معمولاً در قسمت جلوی موتور و انتهای میل‌لنگ، در مسیر تسمه تجهیزات جانبی قرار دارد. محل دسترسی به آن به طراحی موتور بستگی دارد. - آیا فولی و پولی سر میل لنگ تفاوت دارند؟
خیر، فولی سر میل لنگ و پولی سر میل لنگ دو نام رایج برای یک قطعه هستند که در انگلیسی Crankshaft Pulley نامیده می‌شود. - صدای فولی سر میل لنگ چگونه است؟
خرابی فولی یا قطعات مرتبط ممکن است باعث صدای جیرجیر، سوت یا تق‌تق از قسمت جلوی موتور شود. برای تشخیص علت دقیق باید تسمه، فولی و هرزگردها بررسی شوند. - آیا فولی سر میل لنگ خراب قابل تعمیر است؟
اگر لاستیک داخلی فولی دمپردار ترک خورده یا از بخش فلزی جدا شده باشد، معمولاً تعویض کامل مجموعه فولی ضروری است. اما اگر مشکل از تسمه، اتصالات یا قطعات اطراف باشد، باید همان ایراد برطرف شود. - آیا خرابی فولی سر میل لنگ باعث پاره شدن تسمه دینام می‌شود؟
بله، تاب داشتن یا جابه‌جایی بخش بیرونی فولی ممکن است باعث سایش شدید، خارج شدن تسمه از مسیر یا پارگی آن شود. البته خرابی تسمه می‌تواند دلایل دیگری نیز داشته باشد. - آیا می‌توان به‌جای فولی دمپردار از فولی سبک استفاده کرد؟
در موتورهایی که برای فولی دمپردار طراحی شده‌اند، استفاده از نمونه سبک بدون تأیید سازگاری فنی توصیه نمی‌شود؛ زیرا ممکن است کنترل لرزش‌های پیچشی میل‌لنگ و عملکرد تجهیزات جانبی مختل شود.
نتیجه‌گیری
فولی سر میل لنگ یک قطعه کوچک اما حیاتی در موتور خودرو است که با انتقال نیروی موتور به سایر قطعات، به بهبود عملکرد خودرو کمک می‌کند. انتخاب فولی مناسب و نگهداری صحیح از آن می‌تواند نقش مهمی در افزایش عمر مفید خودرو و کاهش هزینه‌های تعمیرات داشته باشد. بنابراین، اگر قصد خرید یا تعویض فولی سر میل لنگ را دارید، حتماً به نکاتی که در این مقاله به آن‌ها اشاره شد توجه کنید تا بهترین گزینه را انتخاب کنید و از عملکرد بهینه خودرو خود لذت ببرید.
