کویل ماشین یا کویل خودرو (Ignition Coil) یکی از قطعات اصلی سیستم جرقه‌زنی موتورهای بنزینی است که وظیفه تبدیل ولتاژ پایین باتری به ولتاژ لازم برای جرقه‌زنی شمع‌ها را بر عهده دارد. این قطعه با تأمین انرژی لازم برای ایجاد جرقه، به احتراق مخلوط سوخت و هوا در سیلندرها و کارکرد صحیح موتور کمک می‌کند. خرابی کویل می‌تواند باعث ریپ زدن، لرزش موتور، کاهش شتاب، افزایش مصرف سوخت یا روشن شدن چراغ چک شود. در این مقاله یدک شاپ، با وظیفه کویل ماشین، نحوه عملکرد، انواع، علائم خرابی و روش‌های تشخیص آن آشنا می‌شویم.
کویل ماشین چیست؟
کویل ماشین یکی از اجزای سیستم برقی خودرو و قطعه‌ای کلیدی در سیستم احتراق موتورهای بنزینی است. وظیفه اصلی کویل تبدیل ولتاژ پایین باتری، معمولاً حدود ۱۲ ولت، به ولتاژ بالایی است که شمع‌ها برای ایجاد جرقه به آن نیاز دارند. این جرقه باعث آغاز احتراق مخلوط هوا و سوخت در سیلندرها می‌شود.
نام انگلیسی این قطعه Ignition Coil است و در فارسی با نام‌های کویل، کوئل و کویل احتراق نیز شناخته می‌شود. کوئل در کنار شمع، وایر شمع در خودروهای مجهز به آن و سیستم کنترل جرقه‌زنی، وظیفه ایجاد جرقه در زمان مناسب را بر عهده دارد.
ولتاژ مورد نیاز برای جرقه‌زنی ثابت نیست و به شرایط موتور، فاصله الکترودهای شمع و نوع سیستم احتراق بستگی دارد. در برخی شرایط، ولتاژ مورد نیاز می‌تواند به چند ده هزار ولت برسد. به همین دلیل باتری به‌تنهایی قادر به تامین ولتاژ لازم برای جرقه‌زنی نیست و کویل این وظیفه را انجام می‌دهد.

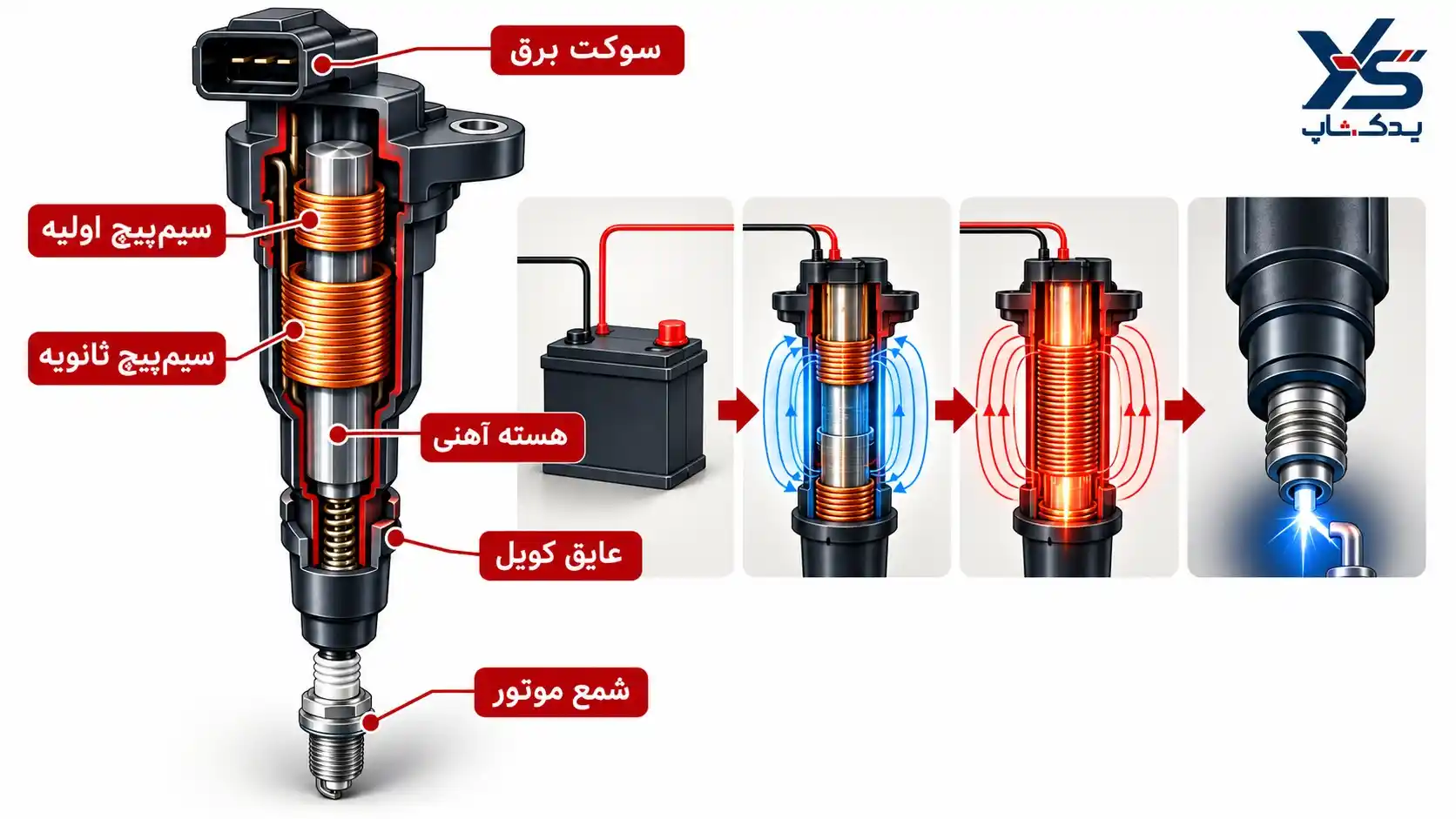

کویل ماشین چگونه کار می‌کند؟
- تبدیل انرژی الکتریکی به مغناطیسی: با عبور جریان برق از سیم‌پیچ اولیه، میدان مغناطیسی در اطراف هسته ایجاد و انرژی در آن ذخیره می‌شود.
- تولید ولتاژ بالا: زمانی که جریان سیم‌پیچ اولیه به‌سرعت قطع می‌شود، میدان مغناطیسی تغییر می‌کند و ولتاژ بالایی در سیم‌پیچ ثانویه القا می‌شود.
- جرقه‌زنی: ولتاژ تولید شده به شمع همان سیلندر منتقل می‌شود. شمع با ایجاد جرقه بین الکترودهای خود، احتراق مخلوط هوا و سوخت را آغاز می‌کند.
- احتراق و عملکرد موتور: احتراق مخلوط سوخت و هوا باعث افزایش فشار داخل سیلندر و حرکت پیستون می‌شود.
در خودروهای قدیمی، پلاتین و دلکو در تنظیم زمان جرقه‌زنی و توزیع برق بین شمع‌ها نقش داشتند. اما در بسیاری از خودروهای جدید، کامپیوتر موتور (ECU) با استفاده از اطلاعات حسگرهایی مانند حسگر موقعیت میل‌لنگ، زمان فعال‌سازی کویل و جرقه‌زنی را کنترل می‌کند.
مدت‌زمان عبور جریان از سیم‌پیچ اولیه نیز اهمیت دارد؛ زیرا کویل برای ذخیره انرژی مغناطیسی به زمان کافی نیاز دارد. این مدت‌زمان با عنوان زمان شارژ کویل (Dwell Time) شناخته می‌شود.
به‌طور کلی، کویل ماشین نقش مهمی در شروع احتراق، کارکرد منظم موتور و جرقه‌زنی مناسب در شرایط مختلف رانندگی دارد.

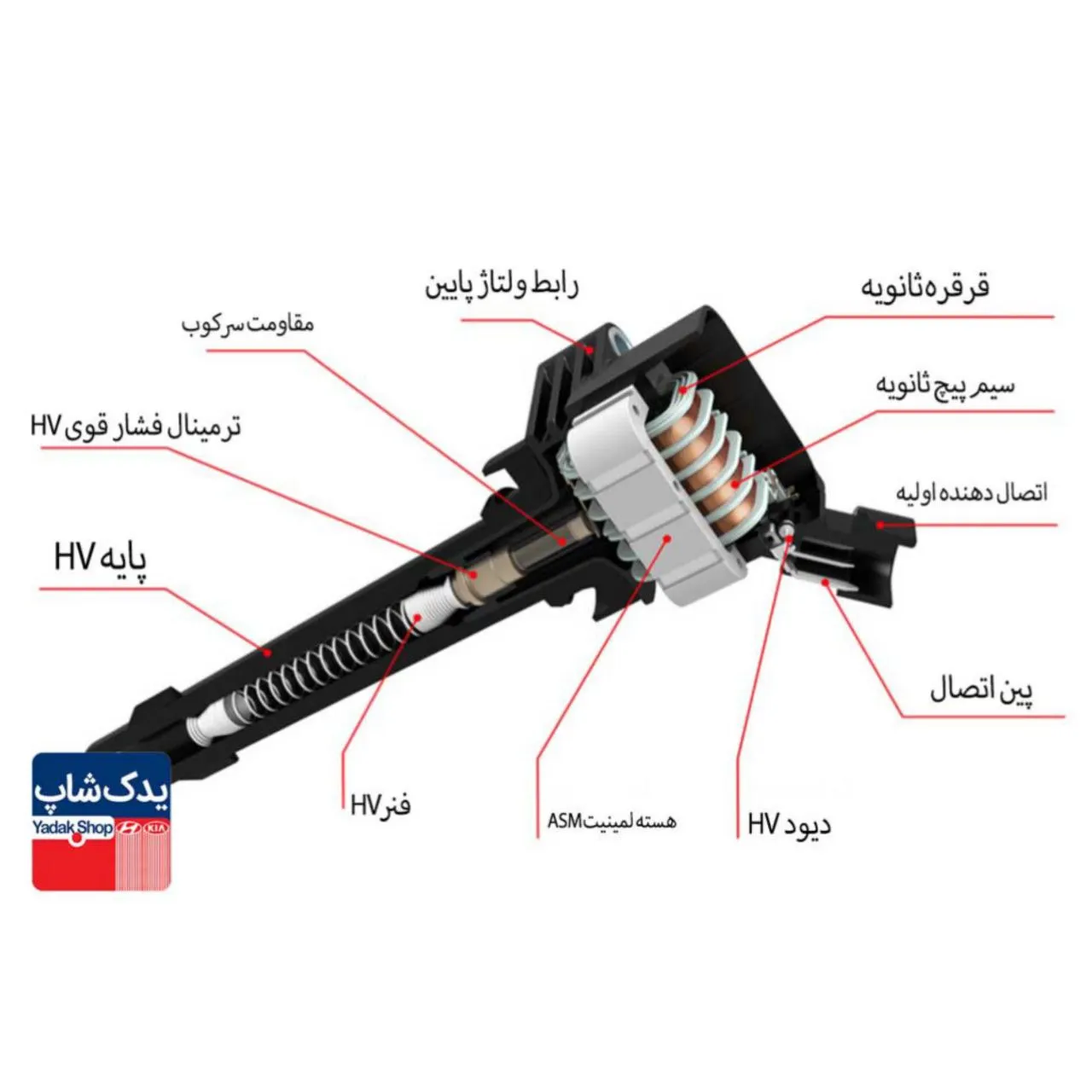

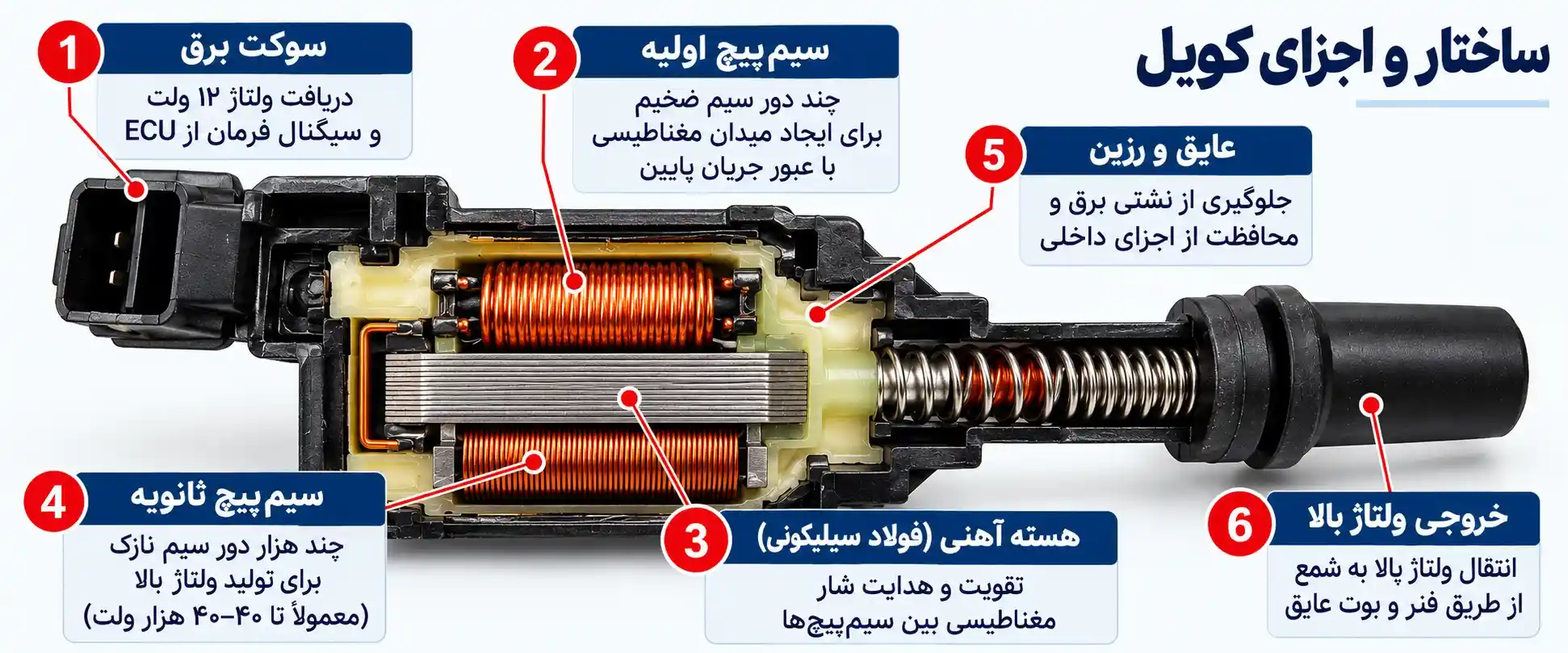

بررسی ساختار و اجزای کویل
کویل ماشین معمولاً از چند بخش اصلی تشکیل شده است:
- سیم‌پیچ اولیه (Primary Winding): این سیم‌پیچ تعداد دور کمتری دارد و با عبور جریان برق، میدان مغناطیسی ایجاد می‌کند.
- سیم‌پیچ ثانویه (Secondary Winding): تعداد دورهای این سیم‌پیچ بیشتر از سیم‌پیچ اولیه است و با تغییر میدان مغناطیسی، ولتاژ لازم برای جرقه‌زنی در آن القا می‌شود.
- هسته مغناطیسی: معمولاً از مواد آهنی مغناطیسی ساخته می‌شود و به هدایت و تقویت میدان مغناطیسی کمک می‌کند.
- پوشش عایق: این پوشش از سیم‌پیچ‌ها محافظت می‌کند و مانع نشتی برق و اتصال ناخواسته بین اجزای داخلی می‌شود.
- ترمینال‌ها و سوکت: وظیفه اتصال کویل به مدار تغذیه و سیستم کنترل جرقه‌زنی را بر عهده دارند.
- خروجی ولتاژ بالا: ولتاژ تولیدشده را مستقیماً یا از طریق وایر به شمع منتقل می‌کند.
در کویل‌های قلمی، قطعاتی مانند روکش سیلیکونی انتهای کویل (بوت) و اتصال فنری نیز برای انتقال ولتاژ بالا به شمع به کار می‌روند.
با همکاری این اجزا، کویل ماشین ابتدا انرژی الکتریکی را در میدان مغناطیسی ذخیره می‌کند و سپس با تغییر سریع این میدان، ولتاژ لازم برای جرقه‌زنی را تولید می‌کند.
انواع کویل ماشین
انواع کویل خودرو از نظر ساختار، تعداد شمع‌هایی که هر کویل برق آن‌ها را تأمین می‌کند و نحوه انتقال برق با یکدیگر تفاوت دارند. در خودروهای قدیمی معمولاً یک کویل همراه با دلکو برای تأمین و توزیع جرقه استفاده می‌شد، اما با پیشرفت سیستم‌های جرقه‌زنی، کویل‌های دوبل، کتابی، ریلی و قلمی نیز مورد استفاده قرار گرفتند. این نام‌ها به ویژگی‌های مختلف کویل اشاره دارند و بعضی از آن‌ها ممکن است از نظر ساختار با یکدیگر شباهت داشته باشند.

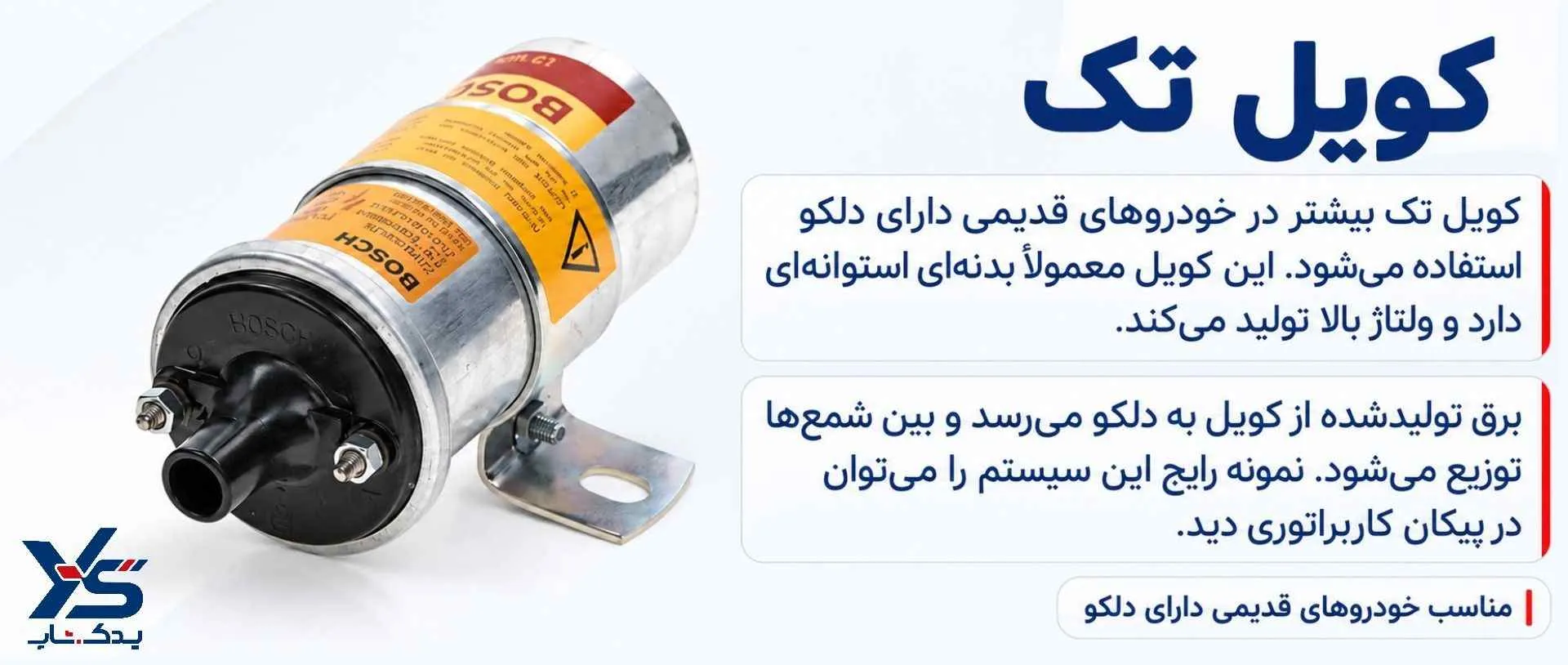

کویل تک
کویل تک یا کویل معمولی بیشتر در خودروهای قدیمی مجهز به دلکو استفاده می‌شد. این نوع کویل معمولاً ظاهری استوانه‌ای دارد و روی موتور یا در قسمت دیگری از محفظه موتور نصب می‌شود. کویل پس از دریافت برق باتری، ولتاژ بالایی تولید می‌کند و آن را به دلکو می‌فرستد تا برق بین شمع‌های سیلندرهای مختلف توزیع شود. خودروهای قدیمی مانند پیکان کاربراتوری از نمونه‌های مجهز به این سیستم جرقه‌زنی هستند.

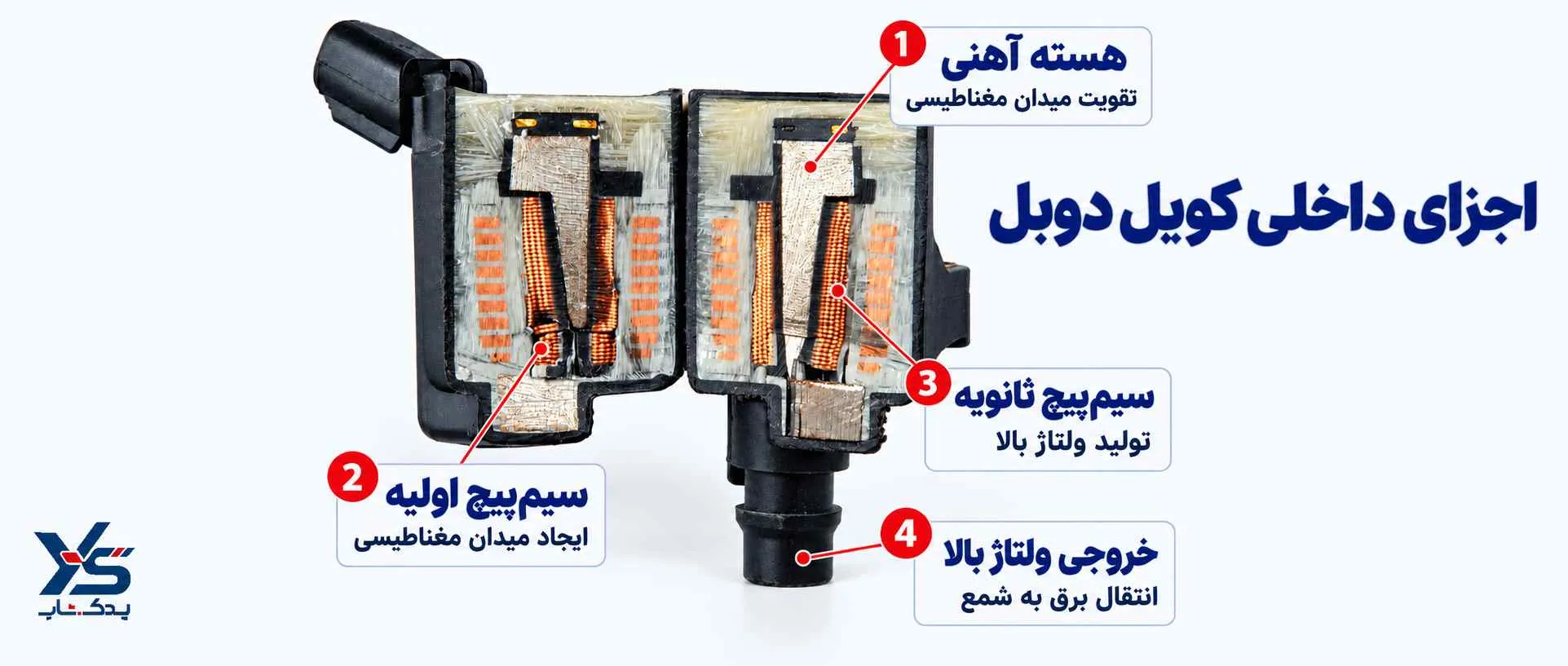

کویل دوبل
کویل دوبل در سیستم‌های جرقه‌زنی بدون دلکو کاربرد دارد و هر واحد کویل می‌تواند ولتاژ لازم برای دو شمع را تأمین کند. در بعضی موتورهای چهار سیلندر، جرقه‌زنی به‌صورت هم‌زمان در سیلندرهای ۱ و ۴ و همچنین ۲ و ۳ انجام می‌شود. در این طراحی، یکی از جرقه‌ها در مرحله احتراق و دیگری در مرحله تخلیه سیلندر ایجاد می‌شود.
این سیستم که به جرقه هدر رفته (Wasted Spark) معروف است، در برخی خودروهای انژکتوری مانند پژو ۴۰۵ و پراید استفاده شده است. کویل‌های دوبل بسته به طراحی خودرو ممکن است به‌صورت قطعات جداگانه یا یک مجموعه مشترک عرضه شوند.

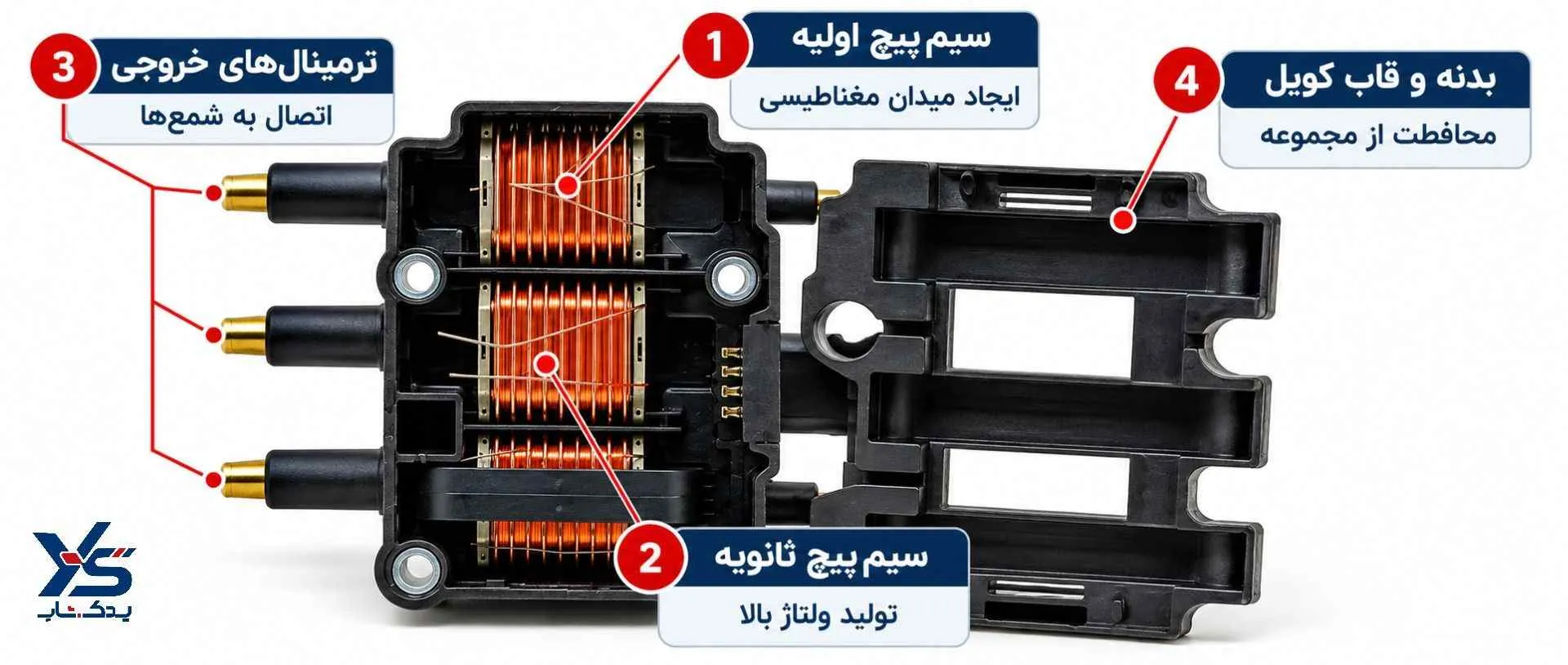

کویل کتابی
کویل کتابی یا بلوکی معمولاً بدنه‌ای یکپارچه دارد که چند بخش جرقه‌زنی را در خود جای می‌دهد. در بعضی مدل‌ها، این مجموعه مستقیماً روی شمع‌های موتور نصب می‌شود و نیازی به وایرهای بلند انتقال ولتاژ ندارد.
این ساختار در برخی خودروهای مجهز به موتورهای TU3 و TU5 دیده می‌شود. در کویل‌های کتابی یکپارچه که بخش‌های داخلی آن‌ها جداگانه قابل تعویض نیستند، خرابی یکی از بخش‌ها ممکن است تعویض کل مجموعه را ضروری کند.

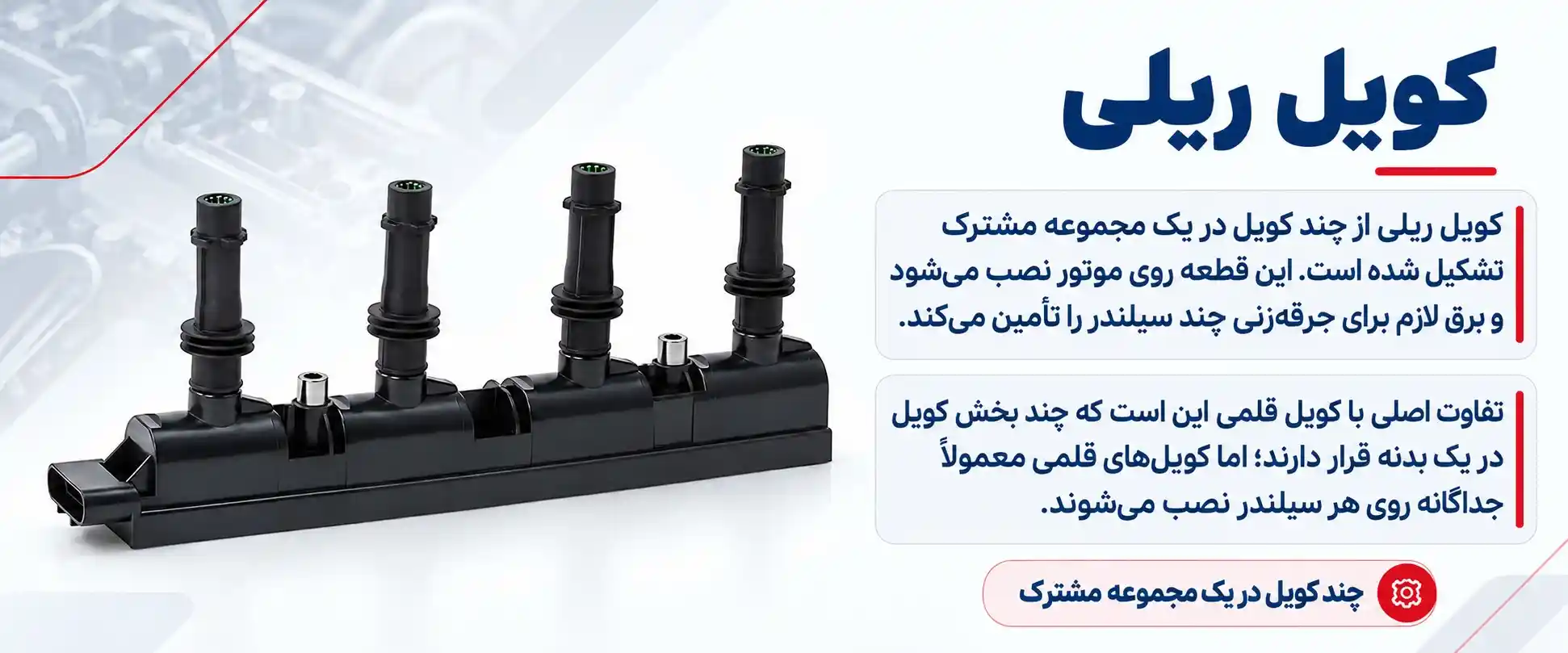

کویل ریلی
کویل ریلی (Rail Coil) از چند کویل تشکیل شده است که در یک مجموعه مشترک قرار گرفته‌اند. این مجموعه معمولاً به‌صورت یک قطعه روی موتور نصب می‌شود و بسته به طراحی، برق لازم برای جرقه‌زنی شمع‌های چند سیلندر را تأمین می‌کند.
تفاوت اصلی کویل ریلی با کویل قلمی مستقل این است که چند بخش کویل در یک مجموعه قرار دارند، درحالی‌که کویل‌های قلمی معمولاً جداگانه نصب می‌شوند.

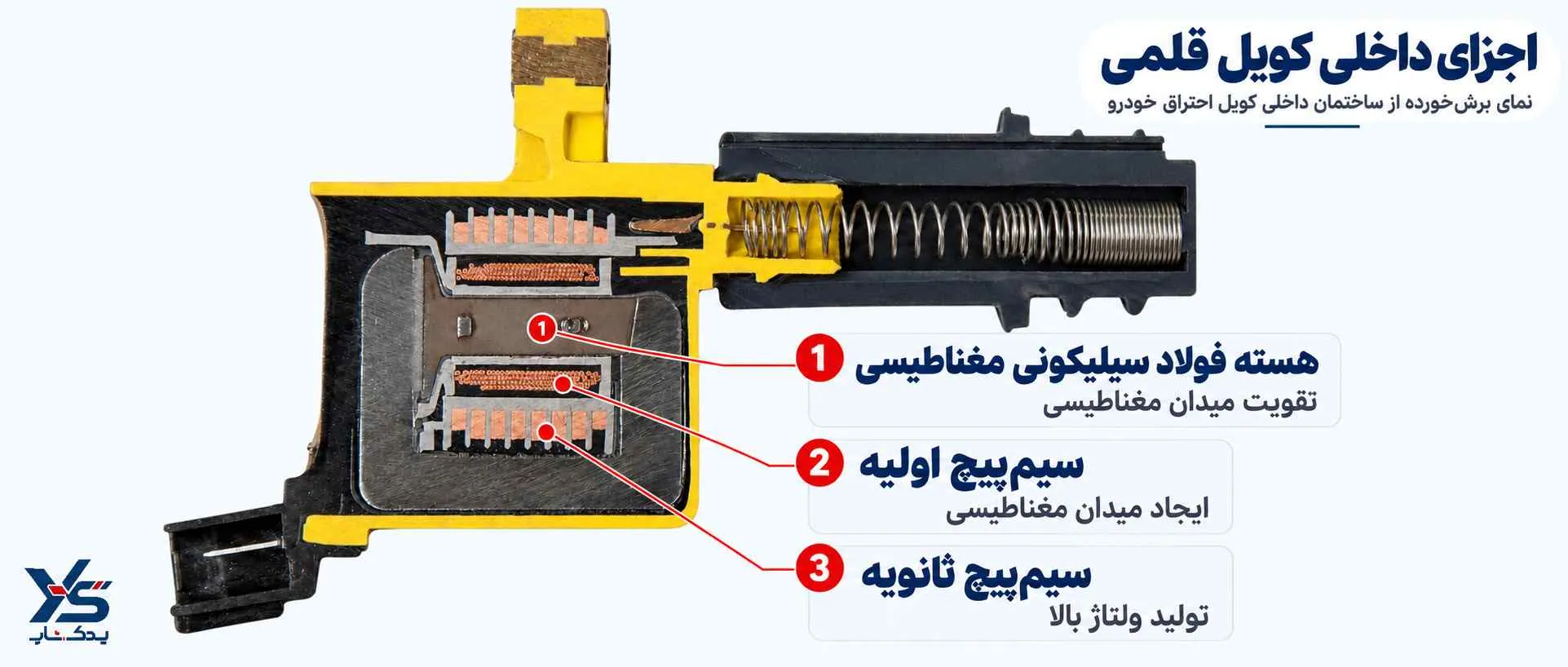

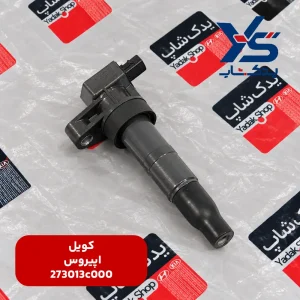

کویل قلمی یا مدادی
کویل قلمی یا مدادی (Coil-on-Plug) یکی از انواع رایج کویل در خودروهای جدید است. در این سیستم معمولاً برای هر سیلندر یک کویل مستقل وجود دارد که مستقیماً روی شمع نصب می‌شود.
این طراحی باعث حذف وایر بلند شمع، کوتاه‌تر شدن مسیر انتقال ولتاژ بالا و کاهش احتمال اتلاف انرژی در مسیر جرقه‌زنی می‌شود. برای مثال، در موتور چهارسیلندر رنو ال۹۰ از چهار کویل مجزا استفاده شده است. همچنین بسیاری از خودروهای هیوندای و کیا به این نوع سیستم جرقه‌زنی مجهز هستند.

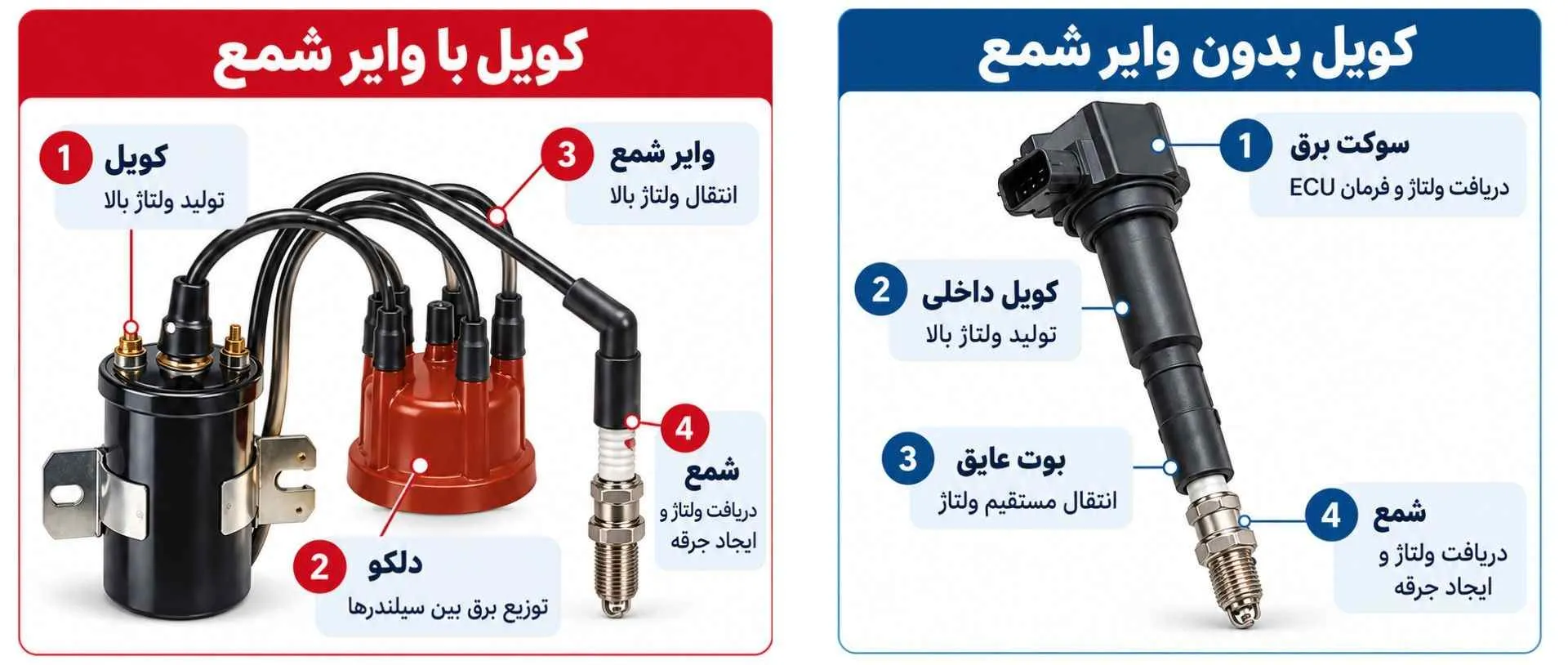

تفاوت کویل با وایر و بدون وایر
کویل‌های خودرو از نظر نحوه انتقال برق به شمع‌ها نیز به دو دسته اصلی تقسیم می‌شوند:
- کویل با وایر: در این سیستم، ولتاژ بالای تولید شده توسط کویل از طریق وایر شمع منتقل می‌شود. این روش در خودروهای مجهز به دلکو و بسیاری از سیستم‌های کویل دوبل کاربرد دارد.
- کویل بدون وایر: در این طراحی، کویل مستقیماً یا از طریق اتصال کوتاه عایق‌شده و بوت به شمع متصل می‌شود. کویل‌های قلمی و بعضی کویل‌های کتابی یا ریلی از این نوع هستند.
در کویل‌های بدون وایر، حذف وایر بلند مسیر انتقال ولتاژ را کوتاه‌تر می‌کند و احتمال افت انرژی ناشی از خرابی وایر را کاهش می‌دهد. بااین‌حال، نوع کویل و روش جرقه‌زنی هر خودرو براساس طراحی موتور مشخص می‌شود و بدون وایر بودن به‌تنهایی به معنی قدرت یا کیفیت بالاتر کویل نیست.
نکته: کویل‌های با وایر و بدون وایر براساس نحوه اتصال به شمع دسته‌بندی می‌شوند؛ درحالی‌که نام‌هایی مانند تک، دوبل، کتابی و ریلی به ساختار یا روش جرقه‌زنی اشاره دارند. بنابراین این دسته‌بندی‌ها کاملاً مستقل از یکدیگر نیستند و نوع کویل هر خودرو به طراحی موتور و سیستم جرقه‌زنی آن بستگی دارد.
علائم و دلایل خرابی کویل ماشین
خرابی کویل ماشین می‌تواند باعث اختلال در جرقه‌زنی و عملکرد موتور شود. ریپ زدن خودرو، لرزش موتور در حالت درجا، کاهش شتاب، افزایش مصرف سوخت و روشن شدن چراغ چک از نشانه‌هایی هستند که ممکن است به خرابی کویل مربوط باشند. عواملی مانند حرارت زیاد موتور، فرسودگی شمع‌ها، نفوذ رطوبت و آسیب به اتصالات برقی نیز می‌توانند احتمال خرابی این قطعه را افزایش دهند.
البته مشاهده این علائم همیشه به معنی خراب شدن کویل نیست و برای تشخیص دقیق باید سایر اجزای سیستم جرقه‌زنی نیز بررسی شوند. برای آشنایی بیشتر با علت‌های خرابی، روش‌های تشخیص و نکات نگهداری این قطعه، مقاله دلایل خراب شدن کویل ماشین چیست؟ را در یدک شاپ مطالعه کنید.
کویل یا کوئل کدام درست است؟
در فارسی، نام این قطعه به شکل‌های کویل، کوئل و گاهی کوئیل نوشته می‌شود، اما همه آن‌ها به قطعه‌ای با نام انگلیسی Ignition Coil اشاره دارند. «کویل» نوشتاری نزدیک‌تر به واژه انگلیسی Coil است و برای استفاده یکدست در متن پیشنهاد می‌شود. «کوئل» نیز در بازار لوازم یدکی و میان تعمیرکاران رایج است و اشتباه محسوب نمی‌شود؛ اما «کوعل» شکل صحیحی برای نام این قطعه نیست.
سوالات متداول درباره کویل ماشین
- کویل ماشین کجاست؟
محل کویل به طراحی موتور بستگی دارد. در خودروهای قدیمی معمولاً در محفظه موتور و نزدیک دلکو قرار دارد، اما در بسیاری از خودروهای جدید مانند هیوندای اکسنت، کویل‌های قلمی مستقیماً روی شمع‌های موتور نصب می‌شوند. - علت برق نداشتن کویل ماشین چیست؟
ضعیف بودن باتری، خرابی فیوز، قطعی سیم‌کشی، مشکل سوکت یا نرسیدن فرمان از سیستم کنترل موتور می‌تواند باعث اختلال در برق‌رسانی کویل شود. نبود جرقه همیشه به معنی سوختن کویل نیست. - آیا خرابی شمع باعث سوختن کویل می‌شود؟
بله، فرسودگی شمع یا افزایش فاصله الکترودهای آن می‌تواند فشار الکتریکی بیشتری به کویل وارد کند و احتمال خرابی را افزایش دهد. برای اطلاعات بیشتر می‌توانید مقاله نشانه‌های خرابی شمع موتور و زمان تعویض آن را مطالعه کنید. - آیا دستگاه دیاگ خرابی کویل را مشخص می‌کند؟
دیاگ می‌تواند خطاهای مربوط به احتراق ناقص یا مدار کویل را نشان دهد، اما همیشه خرابی خود کویل را قطعی نمی‌کند. برای تشخیص دقیق، وضعیت شمع، اتصالات و عملکرد سیستم جرقه‌زنی نیز باید بررسی شود. - آیا با خرابی یک کویل باید تمام کویل‌ها تعویض شوند؟
خیر، در خودروهای دارای کویل مستقل، مانند کیا سراتو، معمولاً تعویض همان کویل خراب کافی است؛ مگر اینکه خرابی سایر کویل‌ها نیز تأیید شود. برای آشنایی با این قطعه می‌توانید صفحه کویل کیا سراتو را مشاهده کنید.
