اکثر مالکان خودروها با سرویس و نگهداری قطعات مهم وسیله نقلیه خود تا حدودی آشنا هستند اما برخی قطعات به ویژه در درون پیشرانه وجود دارند که شاید به چشم نیایند اما نقش بسیار مهمی در عملکرد صحیح خودرو خواهند داشت. در اینجا یکی از قطعات مهم بکار رفته در پیشرانه‌های درون‌سوز یعنی میل بادامک یا میل‌سوپاپ را بررسی میکنیم این قطعه چیست و چه نقشی دارد.
میل بادامک چیست؟

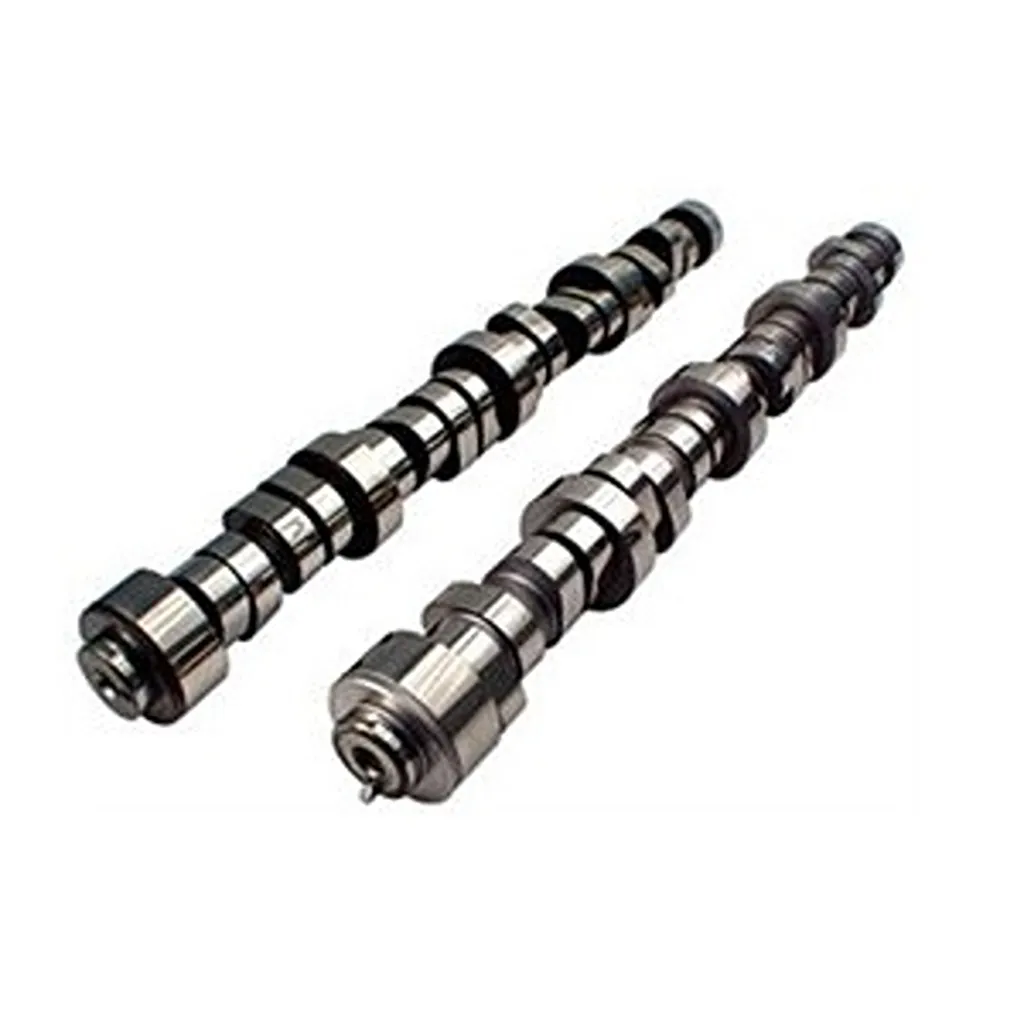

میل‌بادامک که میل سوپاپ هم نامیده میشود، قطعه‌ای است که در موتورهای درون‌سوز چهار زمانه عمل باز کردن سوپاپ‌های ورودی و خروجی را انجام می‌دهد. سوپاپ‌های ورودی همان سوپاپ‌های ورود سوخت و هوا به داخل سیلندر است. سوپاپ‌های خروجی همان سوپاپ‌های خروج دود از سیلندر است.این قطعه فلزی استوانه‌ای شکل با برجستگی‌هایی به نام بادامک، حرکت چرخشی موتور را به حرکت خطی تبدیل کرده و باعث باز و بسته شدن سوپاپ‌ها میشود.
ساختار میل بادامک
مواد مورد استفاده برای این قطعه معمولاً عبارتند از:
- چدن: معمولاً در تولید انبوه استفاده میشود، نوع چدنی مقاومت سایشی خوبی دارند زیرا فرایند سرد کردن آنها را سخت می‌کند.
- فولاد: برای موتورهای پرفورمنس بالا یا میل‌بادامک‌های تولید شده در مقادیر کم، گاهی اوقات از شمش فولادی استفاده میشود. این فرایند بسیار زمان‌برتر است و معمولاً گران‌تر از سایر روش‌ها است. روش ساخت معمولاً آهنگری، ماشین‌کاری، ریخته‌گری یا هیدروفرمینگ است.
وظیفه میل بادامک چیست؟
- کنترل زمان‌بندی باز و بسته شدن سوپاپ‌ها: با حرکت چرخشی خود، بادامک‌ها را بر روی سوپاپ‌ها فشار داده و باعث باز شدن آنها میشود. پس از اتمام زمان باز بودن سوپاپ، فنر سوپاپ را به سمت پایین فشار داده و آن را می‌بندد.
- تنظیم مخلوط سوخت و هوا: با کنترل دقیق زمان باز و بسته شدن سوپاپ‌های ورودی و خروجی، به موتور اجازه می‌دهد تا مخلوط سوخت و هوا را به طور دقیق در سیلندرها وارد و خارج کند.
عملکرد کلی میل بادامک
- تبدیل حرکت دورانی به خطی: با چرخش خود، حرکت دورانی موتور را به حرکت خطی تبدیل می‌کند. این حرکت خطی به سوپاپ‌ها منتقل شده و باعث باز و بسته شدن آنها میشود.
- زمان‌بندی باز و بسته شدن سوپاپ‌ها: بادامک‌های روی میل بادامک با شکل خاصی طراحی شده‌اند تا سوپاپ‌ها را در زمان‌های دقیق و مشخص باز و بسته کنند. این زمان‌بندی دقیق برای عملکرد صحیح موتور بسیار مهم است.
- کنترل ورود و خروج مخلوط سوخت و هوا: با باز و بسته کردن سوپاپ‌های ورودی و خروجی، میل بادامک باعث ورود مخلوط سوخت و هوا به داخل سیلندر و خروج گازهای حاصل از احتراق میشود.
اجزای اصلی میل بادامک
- بادامک‌ها: برجستگی‌هایی هستند که با تماس با سوپاپ‌ها، آنها را باز می‌کنند.
- یاتاقان‌ها: میل بادامک بر روی یاتاقان‌هایی در داخل سرسیلندر قرار می‌گیرد و به کمک آنها حرکت چرخشی خود را انجام می‌دهد.
- تسمه یبهبود عملکرد موتور: طراحی دقیق پروفیل بادامک‌ها بر روی عملکرد موتور تاثیرگذار است. با تنظیم دقیق پروفیل بادامک‌ها، می‌توان به افزایش قدرت، گشتاور، کاهش مصرف سوخت و کاهش آلایندگی دست یافت.
- زنجیر تایم: توسط تسمه یا زنجیر تایم به میل لنگ متصل شده و از آن نیرو می‌گیرد.
انواع میل بادامک
- میل بادامک بالای سر : در این نوع ، بالای سر سیلندر قرار دارد و به طور مستقیم به سوپاپ‌ها متصل است.
- میل بادامک زیرین : در این نوع، زیر سیلندر قرار دارد و به وسیله‌ی تاوه‌ها و پیستونک‌ها به سوپاپ‌ها متصل است.
مزایا و معایب انواع میل بادامک
میل بادامک بالای سر
- بازدهی بالاتر موتور
- کاهش اصطکاک
- امکان تنظیم دقیق‌تر زمان‌بندی سوپاپ‌ها
- پیچیدگی بیشتر و هزینه بالاتر
میل بادامک زیرین
- ساخت ساده‌تر و هزینه کمتر
- قابلیت اطمینان بالاتر
- بازدهی کمتر نسبت به میل بادامک بالای سر
مشکلات رایج میل بادامک
- سایش بادامک‌ها: سایش بادامک‌ها باعث کاهش عملکرد موتور و افزایش صدای آن میشود.
- شکستگی تسمه یا زنجیر تایم: شکستگی تسمه یا زنجیر تایم باعث توقف ناگهانی موتور و آسیب دیدن آن میشود.
- مشکلات یاتاقان‌ها: خرابی یاتاقان‌ها باعث ایجاد صدای غیرعادی در موتور و کاهش عملکرد آن میشود.
اهمیت تنظیم دقیق میل بادامک
- افزایش قدرت موتور: با تنظیم دقیق زمان‌بندی سوپاپ‌ها، می‌توان به حداکثر قدرت موتور دست یافت.
- کاهش مصرف سوخت: تنظیم دقیق میل بادامک می‌تواند به کاهش مصرف سوخت کمک کند.
- کاهش آلایندگی: با تنظیم دقیق میل بادامک، می‌توان آلایندگی موتور را کاهش داد.
علائم خرابی میل بادامک
یکی از قطعات بسیار مهم در موتور خودرو است که خرابی آن می‌تواند به مشکلات جدی در عملکرد موتور منجر شود. در ادامه به برخی از مهم‌ترین علائم خرابی میل بادامک اشاره میشود:
- صدای تق‌تق یا ضربه زدن از داخل موتور: این صدا معمولاً به دلیل سایش یا شکستگی بادامک‌ها یا یاتاقان‌های میل بادامک ایجاد میشود.
- صدای جیرجیر یا سایش از قسمت بالای موتور: این صدا می‌تواند نشان‌دهنده سایش بادامک‌ها بر روی سوپاپ‌ها باشد.
- صدای کوبش یا انفجار از اگزوز: این صدا معمولاً به دلیل اختلال در زمان‌بندی باز و بسته شدن سوپاپ‌ها و احتراق ناقص مخلوط سوخت و هوا ایجاد میشود.
- کاهش قدرت موتور: خرابی آن باعث کاهش قدرت موتور و شتاب‌گیری ضعیف میشود.
- افزایش مصرف سوخت: به دلیل اختلال در زمان‌بندی باز و بسته شدن سوپاپ‌ها، مصرف سوخت خودرو افزایش می‌یابد.
- روشن نشدن یا سخت روشن شدن موتور: در برخی موارد، خرابی شدید میل بادامک می‌تواند باعث روشن نشدن یا سخت روشن شدن موتور شود.
- لرزش موتور در دور آرام یا هنگام شتاب‌گیری: این لرزش به دلیل ناهماهنگی در عملکرد سیلندرها ایجاد میشود.
- روشن شدن چراغ چک موتور: در بسیاری از خودروهای مدرن، خرابی آن باعث روشن شدن چراغ چک موتور میشود.
- دودآبی از اگزوز: در برخی موارد، خرابی آن می‌تواند باعث ورود روغن به محفظه احتراق و در نتیجه تولید دود آبی از اگزوز شود.
- کاهش فشار روغن: در صورتی که یاتاقان‌های میل بادامک آسیب دیده باشند، فشار روغن کاهش می‌یابد.
- توجه: در صورت مشاهده هر یک از علائم فوق، توصیه میشود هرچه سریع‌تر به یک مکانیک متخصص مراجعه کنید تا مشکل را تشخیص و رفع کند.
علل خرابی میل بادامک
- سایش طبیعی: با گذشت زمان و کارکرد خودرو، بادامک‌ها و یاتاقان‌ها دچار سایش طبیعی می‌شوند.
- روغن‌کاری نامناسب: کمبود روغن یا استفاده از روغن نامرغوب باعث افزایش سایش قطعات میشود.
- بارگذاری بیش از حد موتور: کارکرد طولانی مدت موتور در دورهای بالا و زیر بار سنگین، باعث افزایش سایش و خرابی آن میشود.
- کیفیت پایین مواد اولیه: استفاده از مواد اولیه با کیفیت پایین در ساخت میل بادامک، باعث کاهش عمر مفید آن میشود.
پیشگیری از خرابی میل بادامک
- تعویض به موقع روغن و فیلتر روغن: استفاده از روغن با کیفیت و تعویض به موقع آن، از سایش قطعات جلوگیری می‌کند.
- اجتناب از بارگذاری بیش از حد موتور: از کارکرد طولانی مدت موتور در دورهای بالا و زیر بار سنگین خودداری کنید.
- سرویس‌های دورهای: انجام سرویس‌های دورهای خودرو مطابق با دستورالعمل کارخانه سازنده، از بروز مشکلات احتمالی جلوگیری می‌کند.
تعمیر میل بادامک
یک کار بسیار تخصصی است و به دلیل حساسیت بالای آن، توصیه میشود که این کار توسط مکانیک ماهر و باتجربه انجام شود.
چرا تعمیر آن کار دشواری است؟
- دقت بالا: کوچکترین خطا در فرایند تعمیر می‌تواند به آسیب‌های جدی به موتور منجر شود.
- ابزارهای تخصصی: برای تعمیر آن، به ابزارهای تخصصی و تجهیزات خاصی نیاز است.
- تنظیم دقیق: پس از تعمیر، تنظیم دقیق زمان‌بندی باز و بسته شدن سوپاپ‌ها بسیار مهم است.
چه زمانی نیاز به تعمیر میل بادامک است؟
- سایش شدید بادامک‌ها یا یاتاقان‌ها: در این حالت، باید بادامک‌ها یا یاتاقان‌ها تعویض شوند.
- شکستگی بادامک‌ها: در صورت شکستگی بادامک، باید قطعه معیوب تعویض شود.
- انحراف : در صورتی که این قطعه دچار انحراف شده باشد، باید صاف شود یا تعویض گردد.
مراحل کلی تعمیر میل بادامک
- باز کردن سرسیلندر: برای دسترسی به آن، باید سرسیلندر باز شود.
- برداشتن میل بادامک: این قطعه ، از جای خود خارج شود.
- بازرسی دقیق: تمامی قطعات آن از جمله بادامک‌ها، یاتاقان‌ها و زنجیر یا تسمه تایم با دقت بررسی می‌شوند.
- تعویض قطعات معیوب: قطعات معیوب شناسایی شده، با قطعات نو و اصل تعویض می‌شوند.
- صاف کردن یا تعویض آن (در صورت نیاز): در صورتی که دچار انحراف شده باشد، باید صاف شود یا تعویض گردد.
- مونتاژ مجدد: تمامی قطعات با دقت در جای خود قرار می‌گیرند.
- تنظیم زمان‌بندی: زمان‌بندی باز و بسته شدن سوپاپ‌ها با استفاده از ابزارهای تخصصی تنظیم میشود.
- بستن سرسیلندر: سرسیلندر با استفاده از گشتاور مناسب بسته میشود.
نکات مهم
- استفاده از قطعات با کیفیت: برای تعمیر ، حتماً از قطعات اصلی و با کیفیت استفاده کنید.
- مراجعه به مکانیک متخصص: تعمیر آن یک کار تخصصی است و باید توسط مکانیک ماهر و باتجربه انجام شود.
- تنظیم دقیق زمان‌بندی: تنظیم دقیق زمان‌بندی باز و بسته شدن سوپاپ‌ها بسیار مهم است و در صورت عدم دقت، به موتور آسیب می‌رسد.
میل بادامک یا میل سوپاپ یکی از قطعات اصلی موتور است که در موتورهای درون‌سوز چهار زمانه عمل باز کردن سوپاپ‌های ورودی و خروجی را انجام می‌دهد. عملکرد و انواع آن را دراین مقاله بررسی کردیم. این مقاله توسط یدک شاپ ارائه شده است.در صورت داشتن هر گونه سوال یا پیشنهاد در مورد این موضوع می توانیدکامنت بگذارید.
